| الـ MOQ: | 1 طن |
| سعر: | 800-1000 USD/Ton |
| العبوة القياسية: | في حزم أو في صناديق خشبية. |
| فترة التسليم: | 20-30days على المنتجات |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T |
| القدرة على التوريد: | 60000 طن / طن سنويا |

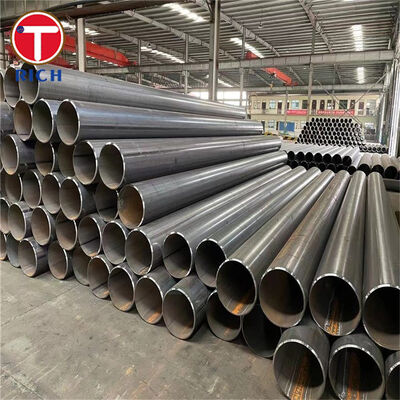

يتم تصنيع الأنابيب الفولاذية الملحومة بالانصهار الكهربائي ASTM A671 من ألواح فولاذية كربونية أو سبائكية ذات جودة عالية لأوعية الضغط مع إضافة معدن الحشو أثناء اللحام. وهي مصممة في المقام الأول لأنظمة الأنابيب ذات الضغط العالي التي تعمل في درجات الحرارة المنخفضة والغلاف الجوي.
تحدد درجة ASTM A671 لوحة أوعية الضغط المستخدمة في تصنيع الأنابيب، بينما يحدد رقم الفئة المعالجة الحرارية المطلوبة للأنبوب، والفحص الشعاعي، وحالة اختبار الضغط. تشمل درجات الفولاذ الكربوني الشائعة CB60، وCB65، وCB70، وCC60، وCC65، وCC70. بالنسبة لأنابيب الضغط ذات درجة الحرارة المنخفضة، يتم تحديد سلسلة CC ذات الحبوب الدقيقة المصنعة من لوحة ASTM A516/A516M بشكل متكرر.
يغطي ASTM A671 الأنابيب ذات القطر الخارجي 400 مم أو أكبر وسمك الجدار 6 مم أو أكثر. يمكن أيضًا توفير أبعاد أخرى عند استيفاء جميع المتطلبات المعمول بها للمواصفات.
| غرض | مواصفة |
|---|---|
| منتج | الأنابيب الفولاذية الملحومة الكهربائية |
| معيار التصنيع | أستم A671/A671M |
| مادة | فولاذ كربوني بجودة أوعية الضغط أو لوح فولاذي من سبائك |
| عملية التصنيع | اللحام الكهربائي مع حشو المعدن |
| الدرجات المشتركة | CA55، CB60، CB65، CB70، CC60، CC65، CC70، CD70، CD80 ودرجات ASTM A671 الأخرى |
| درجات الحرارة المنخفضة الموصى بها | CC60، CC65، CC70 ودرجات النيكل/السبائك المحددة للمشروع |
| القطر الخارجي | اسمياً ≥400 مم؛ الأبعاد الأخرى المتاحة تخضع للامتثال للمواصفات |
| سمك الجدار | اسمياً ≥6 مم؛ الأبعاد الأخرى المتاحة تخضع للامتثال للمواصفات |
| طول | 1-12 م، قابلة للتخصيص |
| التسامح التطوير التنظيمي | ±0.5% من القطر الخارجي المحدد، بناءً على القياس المحيطي |
| خارج الاستدارة | الحد الأقصى للفرق 1% بين الأقطار الخارجية الرئيسية والثانوية |
| التسامح سمك الجدار | الحد الأدنى لسمك الجدار الفعلي لا يزيد عن 0.3 مم تحت السمك الاسمي المحدد |
| الاستقامة / المحاذاة | الحد الأقصى للانحراف 3 مم تحت مسطرة 3 أمتار |
| طول التسامح | نهايات غير آلية: -0 / +13 مم |
| حالة السطح | عارية، أو مسفوعة بالرصاص، أو معدة بالمتجر، أو مغلفة كما هو محدد |
| نهايات الأنابيب | نهاية عادية، نهاية مشطوفة، أو نهاية تشكيله |
| المعالجة الحرارية | لا يوجد، تخفيف التوتر، أو تطبيعه، أو تطبيعه، أو تخفيفه، أو إخماده، أو علاج آخر وفقًا لفئة محددة |
| فحص اللحام | وفقًا لتعيين فئة ASTM A671 |
| اختبار الضغط | وفقًا لتعيين فئة ASTM A671 |
| اختبار إضافي | اختبار التأثير، أو NDT، أو لوحة UT، أو الاختبار التكميلي عندما يتم تحديده بواسطة أمر الشراء |
لا يستخدم ASTM A671 الصف وحده لتحديد حالة الأنبوب النهائي.
على سبيل المثال:
أستم A671 CC60 فئة 22
يحدد CC60 الأنابيب المصنعة من ASTM A516/A516M الصف 60 من ألواح الصلب الكربوني المقتولة ذات الحبيبات الدقيقة.
الفئة 22 تعني:
يتم تخفيف الضغط على الأنابيب بعد اللحام.
يتم فحص اللحامات شعاعيا.
يتم اختبار الضغط على الأنابيب.
يعتبر تحديد الدرجة الإضافية هذا مهمًا عند تحديد الأنابيب لأنظمة الضغط لأن أنبوبين من نفس الدرجة يمكن أن يكون لهما ظروف معالجة حرارية وفحص مختلفة.
تحدد ASTM A671 حدود الأبعاد المناسبة لأنابيب الضغط المصنعة:
تحمل القطر الخارجي: ±0.5%
الحد الأقصى للاستدارة: 1%
انحراف المحاذاة: الحد الأقصى 3 مم على 3 م
الحد الأدنى لسمك الجدار: لا يزيد عن 0.3 مم تحت السمك الاسمي
تفاوت الطول غير الآلي: -0 / +13 مم
تعتبر عناصر التحكم هذه مهمة بشكل خاص للحام الميداني ذو القطر الكبير، ومحاذاة الحافة، وتصنيع التخزين المؤقت، وإعداد الوصلة المحيطية.
يوفر ASTM A671 فئات تصنيع متعددة بحيث يمكن مطابقة الفحص مع متطلبات المشروع.
| فصل | المعالجة الحرارية للأنابيب | الفحص الشعاعي | اختبار الضغط |
|---|---|---|---|
| 10 | لا أحد | لا | لا |
| 11 | لا أحد | نعم | لا |
| 12 | لا أحد | نعم | نعم |
| 13 | لا أحد | لا | نعم |
| 20 | تخفيف التوتر | لا | لا |
| 21 | تخفيف التوتر | نعم | لا |
| 22 | تخفيف التوتر | نعم | نعم |
| 23 | تخفيف التوتر | لا | نعم |
| 30 | تطبيع | لا | لا |
| 31 | تطبيع | نعم | لا |
| 32 | تطبيع | نعم | نعم |
| 33 | تطبيع | لا | نعم |
| 40 | تطبيع وخفف | لا | لا |
| 41 | تطبيع وخفف | نعم | لا |
| 42 | تطبيع وخفف | نعم | نعم |
| 43 | تطبيع وخفف | لا | نعم |
| 50 | مروي وخفف | لا | لا |
| 51 | مروي وخفف | نعم | لا |
| 52 | مروي وخفف | نعم | نعم |
| 53 | مروي وخفف | لا | نعم |
تتوفر فئات إضافية للمعالجة الحرارية لهطول الأمطار لدرجات السبائك المطبقة.
من مخاطر الشراء الشائعة تحديد "ASTM A671 CC60" فقط دون تحديد الفئة المطلوبة. تحدد الدرجة وحدها اللوحة الأساسية ولكنها لا تحدد بشكل كامل المعالجة الحرارية أو التصوير الشعاعي أو اختبار الضغط.
قبل الإنتاج، يمكن التأكد من وصف المادة بصيغة كاملة مثل:
أستم A671/A671M CC60 فئة 22
يمكن بعد ذلك مطابقة مسار التصنيع مباشرة مع الطلب:
لوحة أوعية الضغط ← التشكيل ← لحام EFW ← تخفيف الضغط ← الفحص الشعاعي ← اختبار الضغط ← فحص الأبعاد.
وهذا يقلل من الغموض بين أمر الشراء ومسار الإنتاج وخطة الفحص ووثائق المواد.
بالنسبة للمشاريع التي تتطلب فحص لحام تم التحقق منه، تشتمل الفئات 11/12 و21/22 و31/32 و41/42 و51/52 على متطلبات الفحص الشعاعي وفقًا للمواصفة ASTM A671.
عندما يتم طلب فئة اختبار الضغط المقابلة، يمكن أيضًا توثيق كل دفعة إنتاج بسجلات اختبار الضغط المعمول بها.
يمكن أن تتضمن وثائق الفحص المتوفرة ما يلي:
إمكانية تتبع رقم حرارة المادة
شهادات المواد لوحة
تحديد إجراءات اللحام
سجلات الفحص الشعاعي
سجلات اختبار الضغط
تقارير الاختبارات الميكانيكية
تقارير فحص الأبعاد
شهادة فحص المواد النهائية
يمكن دمج اختبار NDT التكميلي أو اختبار التأثير عندما تتطلب مواصفات المشروع ذلك.
يتطلب أنبوب EFW الكبير أكثر من التحكم الاسمي في OD وسمك الجدار. تؤثر البيضاوية والمحاذاة الطولية بشكل مباشر على تحضير اللحام في المجال المحيطي.
ولذلك يتم فحص الأنابيب النهائية وفقًا لحدود الأبعاد ASTM A671 بما في ذلك:
التطوير التنظيمي: ± 0.5%
خارج الاستدارة: ≥1%
المحاذاة: ≥3 مم على مسافة 3 أمتار
الحد الأدنى لسمك الجدار: لا يزيد عن 0.3 مم تحت السمك الاسمي
بالنسبة لمشروعات التصنيع، يمكن تضمين نقاط فحص الأبعاد الإضافية مثل قطر النهاية، وتربيع النهاية، والهندسة المائلة، والمحيط، وطول الأنبوب في خطة الفحص.
| النظام القياسي | المعيار ذو الصلة | وصف |
|---|---|---|
| أستم | أستم A671/A671M | أنابيب فولاذية ملحومة بالانصهار الكهربائي لدرجات الحرارة الجوية المنخفضة |
| أستم | أستم A20/A20M | المتطلبات العامة للصفائح الفولاذية المستخدمة لأوعية الضغط |
| أستم | أستم A370 | طرق الاختبار الميكانيكي لمنتجات الصلب |
| إن | سلسلة إن 10217 | أنابيب فولاذية ملحومة لأغراض الضغط؛ يجب اختيار درجة المادة وفقًا لشروط الخدمة |
| جيس | جيس جي 3460 | أنابيب الصلب لخدمة درجات الحرارة المنخفضة |
| غوست | مواصفات أنابيب الضغط GOST المطبقة | يجب التحقق من متطلبات الدرجة والتصميم مقابل مواصفات المشروع الفردية |
| غيغابايت | ضغط GB/T المطبق أو مواصفات الأنابيب ذات درجة الحرارة المنخفضة | يجب التحقق من تكافؤ المواد عن طريق الكيمياء، والخواص الميكانيكية، ومتطلبات التأثير، وطريق التصنيع |
لا ينبغي التعامل مع درجات ASTM وEN وJIS وGOST وGB على أنها قابلة للتبديل تلقائيًا. يجب تأكيد الاستبدال وفقًا للتركيب الكيميائي، والقوة الميكانيكية، ودرجة حرارة اختبار التأثير، وعملية اللحام، والمعالجة الحرارية، ومتطلبات الفحص، ورمز تصميم الضغط المطبق.
يمكن تحديد أنابيب ASTM A671 CC60 أو CC65 EFW لرؤوس نقل الغاز الطبيعي ذات القطر الكبير ودرجات الحرارة المنخفضة في مرافق معالجة الغاز الطبيعي المسال عندما يتم التحقق من الدرجة والفئة ومتطلبات اختبار التأثير ودرجة حرارة التصميم ورمز الأنابيب المطبق بواسطة مهندس المشروع.
بالنسبة لهذا التطبيق، يتم اعتبار الفئة 22 أو الفئة 32 بشكل شائع حيث تتطلب مواصفات المشروع المعالجة الحرارية بعد اللحام أو التطبيع وفحص اللحام الشعاعي واختبار الضغط.
يجب أن يعتمد الاختيار الدقيق للمادة على الحد الأدنى من درجة حرارة المعدن التصميمي وأداء تأثير شاربي المطلوب بدلاً من قوة الأنابيب وحدها.
توضح القيم التالية متطلبات كيمياء لوحة ASTM التمثيلية المستخدمة لتصنيع خمس درجات شائعة لأنابيب الصلب الكربوني ASTM A671.
وتستند القيم على التحليل الحراري. تنطبق حدود الكربون الموضحة أدناه على لوحة A515 التي يصل سمكها إلى 25 مم ولوحة A516 التي يصل سمكها إلى 12.5 مم. تزيد حدود الكربون عند زيادة سماكة الصفائح. لذلك، يجب دائمًا التحقق من سمك اللوحة المطبقة وفقًا لمتطلبات ASTM A515/A515M أو ASTM A516/A516M المقابلة.
| ASTM A671 الصف | لوحة القاعدة | ج ماكس. % | من % | سي % | ف ماكس. % | اس ماكس. % |
|---|---|---|---|---|---|---|
| سي بي60 | أستم A515 Gr.60 | 0.24 | 0.90 كحد أقصى. | 0.15-0.40 | 0.025 | 0.025 |
| سي بي65 | أستم A515 Gr.65 | 0.28 | 0.90 كحد أقصى. | 0.15-0.40 | 0.025 | 0.025 |
| CC60 | أستم A516 Gr.60 | 0.21 | 0.60–0.90* | 0.15-0.40 | 0.025 | 0.025 |
| CC65 | أستم A516 Gr.65 | 0.24 | 0.85-1.20 | 0.15-0.40 | 0.025 | 0.025 |
| CC70 | أستم A516 Gr.70 | 0.27 | 0.85-1.20 | 0.15-0.40 | 0.025 | 0.025 |
تستمد درجة الأنابيب ASTM A671 مستوى قوة المعدن الأساسي من مواصفات لوحة أوعية الضغط المقابلة.
| ASTM A671 الصف | لوحة القاعدة | قوة العائد دقيقة. MPa | قوة الشد MPa | استطالة في 50 ملم دقيقة. % | استطالة في 200 ملم دقيقة. % |
|---|---|---|---|---|---|
| سي بي60 | أستم A515 Gr.60 | 220 | 415-550 | 25 | 21 |
| سي بي65 | أستم A515 Gr.65 | 240 | 450-585 | 23 | 19 |
| CC60 | أستم A516 Gr.60 | 220 | 415-550 | 25 | 21 |
| CC65 | أستم A516 Gr.65 | 240 | 450-585 | 23 | 19 |
| CC70 | أستم A516 Gr.70 | 260 | 485-620 | 21 | 17 |
ج: الشركة المصنعة، ويمكن أيضا القيام بالتداول.
ج: بشكل عام، من 10 إلى 15 يومًا إذا كانت البضاعة في المخزون، أو من 30 إلى 40 يومًا إذا لم تكن البضاعة في المخزون، فذلك وفقًا للكمية.
ج: نعم ، يمكننا تقديم العينة مجانًا ولكن نحتاج إلى دفع تكلفة الشحن.
ج: الدفع <= 2000 دولار أمريكي، 100% مقدمًا. الدفع> = 2000 دولار أمريكي، 30% T/T مقدمًا، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الثابتة والمتنقلة لا تتردد في الاتصال معي.
|
|
