| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
أنابيب الفولاذ الخام للدخان

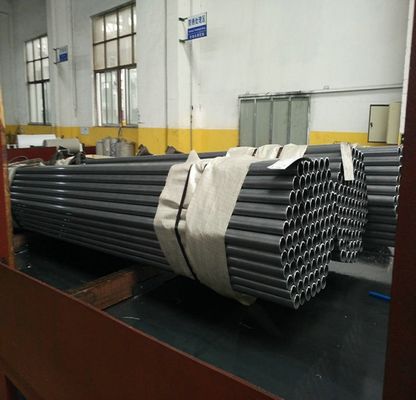

الغلاية المستديرة أنابيب الفولاذ السلس والأنابيب ASTM A192
التطبيقات:
للدخانات، و السوبر هيترات
مبادلات الحرارة
غلايات الضغط العالي
غلايات البخار
المكثفات الباردة وخدمات الضغط العالي
خدمات الحرارة العالية لبناء الغلايات
طريقة التصنيع:
يتم تصنيع الأنابيب عن طريق عملية سلسة ويتم تطبيق كل من النهاية الساخنة والنهاية الباردة.أنابيب الفولاذ غير الملحومة هي قوتنا في السوق العالمية للولايات المتحدة، وسوق الشرق الأوسط.
المعالجة الحرارية:
أنابيب جاهزة ساخنة لا تحتاج إلى معالجة حرارية.يتم معالجة الأنابيب المنتهية باردة بالدفء بعد مرور النهائي في التشطيب البارد في درجة حرارة 1200 درجة فهرنهايت ((650 درجة مئوية) أو أكثر
الصف الصلب SA192 التكوين الكيميائي والخصائص الميكانيكية
| ج | م | (ب) | S | نعم | قوة الشد | نقطة الخصم | الطول |
| 0.06-0.18 | 0.27-063 | 0.035ماكس | 0.035ماكس | 0.25ماكس | من ksi[Mpa] 47[325] | مـن ksi[Mpa] 26[180] | ≥35% |
صلابة
| صلابة برينيل | رقم صلابة روكويل |
| WT≥0.200in ((5.1mm) | WT<0.200in ((5.1mm) |
| 137HRB | 77HRB |
صور مفصلة
1~ فحص المواد الخام الواردة
2~ فصل المواد الخام لتجنب الخلط بين نوع الصلب
3~ تسخين و نهاية المطرقة للرسم البارد
4~ الرسم البارد والطحن البارد، التفتيش على الخط
5~ المعالجة الحرارية، +A، +SRA، +LC، +N، Q+T
6~ تصويب-القطع إلى طول محدد-انتهاء فحص القياس
7~ الاختبار الميكانيكي في مختبراتنا الخاصة مع قوة الشد ، قوة العائد ، التمدد ، الصلابة ، التأثير ، الهيكل الصغير ، الخ
8~ التعبئة والجوارب.
ج: مخترع ومصنع ومزود حلول للمواد المهنية للأنابيب الفولاذية
ج: عادة ما يكون 7-14 يوما إذا كانت البضائع في المخزون. أو 30-60 يوما إذا كانت البضائع ليست في المخزون، فهي وفقا للكمية.
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
ج: الدفع <=1000USD، 100٪ مقدما. الدفع>=1000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
ج: معظم عملاء توريكس يطلبون منذ أكثر من 10 سنوات.
ب: لا مزاعم عن الجودة منذ 3 سنوات!
ج: 100% تسليم سريع في السنوات الثلاث الماضية.
د: فحص مقاس 100٪ وفحص بصري 100٪ على أسطح الأنابيب.
E: اختبار التيار الدوامي بنسبة 100٪ واختبار بالموجات فوق الصوتية للكشف عن العيوب الطولية والعرضية.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بنا
|
|
