| الـ MOQ: | 1 طن |
| سعر: | 800-1000 USD/Ton |
| العبوة القياسية: | في حزم أو في صناديق خشبية. |
| فترة التسليم: | 20-30days على المنتجات |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T |
| القدرة على التوريد: | 60000 طن / طن سنويا |

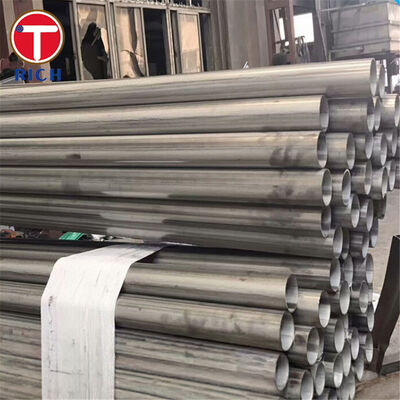

أنابيب الفولاذ المطاوئة بالقوس الغارقة BS 6323-7 هي أنابيب الفولاذ الكربوني المطاوئة طولياً المخصصة لتطبيقات السيارات والميكانيكا والهندسة العامة.ينطبق هذا المعيار على الأنابيب المطاوئة بالقوس الغارقة التي يبلغ قطرها الخارجي 150 ملم أو أكثر ويعرّف نوعين من المواد: SAW 4 و SAW 5.
يتم تصنيع الأنابيب عن طريق لحام الأطراف الطولية لوحة الفولاذ المعدلة مسبقًا أو المكعب باستخدام عملية لحام قوس غمر تلقائي. ويمكن توفيرها كما لحام ، بحجم ساخن ، أو بحجم بارد.لالأنبوبات ذات الحجم البارد، يمكن استخدام المعالجة الحرارية عند الضرورة.
BS 6323-7:1982 هو معيار بريطاني تاريخي وقد تم سحبها.يجب على المشترين تأكيد ما إذا كانت المواصفات الأصلية لمواصفات BS 6323-7 مطلوبة تعاقديًا أو ما إذا كان ينبغي استخدام BS EN 10296-1 البديل..
| البند | المواصفات |
|---|---|
| المنتج | أنابيب الفولاذ المطاطية ذات القوس الغارق |
| المعيار | BS 6323-7:1982 المستخدمة مع BS 6323-1:1982 |
| الصفوف الفولاذية | 4، 5 |
| عملية التصنيع | لحام قوس مطول تلقائي |
| المواد | صفيحة أو شكل من الفولاذ الكربوني |
| قطر خارجية | 150 ملم أو أكثر |
| النطاق القياسي المشترك لـ OD | 508-2020 مم |
| نطاق سمك الجدار المشترك | 6.3-50 ملم حسب القطر الخارجي |
| الطول | الطول العشوائي القياسي 6-9 م ؛ الطول المخصص للقطع متاح ؛ يمكن الاتفاق على التوريد التجاري من حوالي 1-12 م |
| التسامح مع OD | ±0.75٪ من OD المحدد أو ±10 ملم، أيهما أقل |
| سمك الحائط | +10% / -5%، باستثناء تعزيز اللحام الخارجي |
| طول القطع ≤6000 مم | +10 / -5 ملم |
| طول القطع > 6000 مم | +15 / 0 ملم |
| التوالي | الحد الأقصى للانحراف 1.5 ملم لكل 1000 ملم ما لم يتم الاتفاق على خلاف ذلك |
| حالة سطح | خالية من العيوب التي تضر بالخدمة المقصودة؛ متطلبات سطحية خاصة بالاتفاق |
| شروط التسليم | مصفوفة، مقاسها ساخن أو مقاسها بارد |
| المعالجة الحرارية | يمكن معالجة الأنابيب ذات الحجم البارد بالحرارة حسب اختيار الشركة المصنعة أو حسب الاتفاق |
| اختبار مطلوب | اختبار السحب واختبار ثني الشريط |
| نوع اللحام | لحام مؤخرة طولي |
| الحالة النهائية | الأطراف العادمة أو الأطراف المصنعة / المقطعة كما هو محدد |
تم تصميم BS 6323-7 خصيصًا للأنابيب التي يبلغ قطرها الخارجي 150 مم أو أكثر. وتمتد الأبعاد المستخدمة بشكل شائع في القائمة القياسية إلى 2020 مم OD ،جعل المواصفات مناسبة لقطع أنابيب ميكانيكية مصفحة كبيرة نسبياً.
يتم التحكم في تساهل القطر الخارجي إلى ±0.75٪ أو ±10 مم ، أيهما ينتج أقل الانحراف المسموح به. يتم التحكم في سمك الجدار إلى +10٪ و -5٪ ،باستثناء التعزيز الخارجي عند اللحام.
الـ SAW 4 لديها أقصى قوة تسرب من 235 MPa وقوة سحب من 410 MPa.
يوفر SAW 5 أقوى أقصى قوة تسريب 340 MPa وقوة سحب 490 MPa.
هذا التمييز يسمح للمصممين والمشترين باختيار مستوى القوة وفقًا لمتطلبات الحمل الميكانيكي للمكون النهائي.
يتم إنتاج الأنبوب عن طريق لحام قوس غمر تلقائيًا لمفصل مؤخرة طولي في لوحة أو شقق مسبقة الصياغة.هذه العملية مناسبة بشكل خاص للأنابيب ذات القطر الكبير نسبيا والجدار الثقيل لأن معايير اللحام يمكن التحكم فيها باستمرار على طول الخياطة الطولية.
بالإضافة إلى اختبار السحب، يتطلب BS 6323-7 اختبار الانحناء الشريط. قطر قضيب اختبار الانحناء هو ست مرات سمك قطعة الاختبار،ويجب أن لا تظهر على العينة شقوق أو عيوب كبيرة.
أحد المخاوف الرئيسية عند شراء الأنابيب الميكانيكية ذات القطر الكبير هو ما إذا كانت اللحام الطولي ستتحمل القطع واللحام والانحناء والتصنيع دون تطور عيوب.
وبالتالي يمكن التحكم في الإنتاج حول محاذاة اللحام ، وإدخال الحرارة ، وتعزيز اللحام ، والاختراق ، واستقرار الأبعاد.توفير طريقة مباشرة لتقييم مرونة منطقة اللحام وصلبتها.
بالنسبة للطلبات الحرجة، يمكن تحديد اختبار NDT إضافي مثل الفحص بالموجات فوق الصوتية لللحام الطولي بشكل منفصل في طلب الشراء.
يمكن أن تسبب الأنابيب المطوية ذات القطر الكبير مشاكل في التجميع عندما تكون البويضات أو اختلاف الجدران أو الاستقامة أو انحراف طول القطع مفرطًا.
يوفر BS 6323-7 تحليلات محددة لـ OD والسمك والطول ، في حين أن BS 6323-1 يضع حدًا عامًا للمستقيمة من 1.5 مم لكل متر.يمكن الاتفاق على مساحات تسامح أكثر صرامة عندما تكون الأنابيب مخصصة للمعالجة، مجموعات ميكانيكية مثبتة، أو مصابيح لحام مدعومة.
يمكن أن تشمل الفحص الأبعاد OD والطول والسمك الجداري والسلاسة والطول والهندسة لحام الخياطة وفقًا لخطة فحص المشتري.
يحتاج المشترون المحترفون في كثير من الأحيان إلى تأكيد أن الأنابيب الموردة تتوافق مع الصف المطلوب وليس فقط لوصف الصلب الكربوني التجاري.
وبالتالي يمكن تحديد الطلبات من خلال BS 6323-7 الدرجة، عدد الحرارة، الأبعاد، حالة التسليم، ومتطلبات التفتيش.يمكن التحقق من التكوين الكيميائي وخصائص السحب مقابل متطلبات SAW 4 أو SAW 5 المقابلة.
عندما تتطلب وثائق المشروع مواصفات حديثةيجب على المشتري الإبلاغ عن ذلك قبل الإنتاج لأن BS 6323-7 قد تم سحبها واستبدالها لتطبيقات هندسة الميكانيكا المقارنة بواسطة BS EN 10296-1.
| النظام القياسي | المعيار النموذجي المعني | الوصف |
|---|---|---|
| ب.س. | BS 6323-7 | أنابيب فولاذية مغطاة بالقوس لحامية لأغراض السيارات والميكانيكية والهندسة العامة |
| إين | BS EN 10296-1 / EN 10296-1 | أنابيب حلبة من الصلب لأغراض الهندسة الميكانيكية والعمومية |
| ASTM | أيه إس تي إم أيه 513/أيه 513 إم | أنابيب ميكانيكية مغلفة بالمقاومة الكهربائية من الكربون والفولاذ المقاوم للكهرباء؛ طريقة التصنيع تختلف عن BS 6323-7 |
| الـ JIS | JIS G 3445 | أنابيب من الفولاذ الكربوني لأغراض هيكلية للآلات |
| GB | GB/T 6728 أو مواصفات الأنابيب الميكانيكية المحامية الخاصة بالمشروع | المقاطع الجوفية الهيكلية / الميكانيكية المطاومة حسب التطبيق |
| GOST | مواصفات الأنابيب الميكانيكية المصفحة من الفولاذ الكربوني المطبقة مع مراعاة متطلبات المشروع | يجب تأكيد الصنف وطريقة التصنيع قبل المطالبة بالتكافؤ |
لا ينبغي التعامل مع هذه المعايير على أنها قابلة للاستبدال تلقائيًا.وينبغي التحقق بشكل منفصل قبل الاستبدال.
أحد التطبيقات المحددة هو علبة أنبوبية ميكانيكية كبيرة تستخدم في مجموعات خطوط محركات السيارات الثقيلة.
يوفر الأنبوب الجسم الهيكلي الأسطواني المطلوب لنقل أو دعم الأحمال الميكانيكية مع الحفاظ على قطر ومستقيمية سمك الجدار المتحكم به للمعالجة اللاحقة.لحامأو التجميع. يمكن اختيار SAW 5 عندما تكون قوة الوصول الدنيا أعلى من SAW 4.
يجب تأكيد الملاءمة النهائية من حساب الحمل الفعلي للمكونات ، ومتطلبات التعب ، وتصميم اللحام ، ومواصفات هندسة المركبة المعمول بها.
يحدد معيار BS 6323-7 درجتين فقط من الصلب، SAW 4 و SAW 5. لذلك، فإن إضافة خمس درجات تتطلب مواصفات مواد الخلط من المعايير غير ذات الصلة وقد تضليل المشترين.يحتوي الجدول أدناه عن قصد فقط على الصفيتين المحددين رسمياً في BS 6323-7.
| الدرجة | C ماكس. % | سي ماكس % | م م ماكس % | P Max. % | S Max. % |
|---|---|---|---|---|---|
| SAW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 |
| الـ 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 |
| الدرجة | الحد الأدنى لقوة العائد Re، MPa | الحد الأدنى لقوة الشد Rm، MPa | الحد الأدنى للمطولات A، % |
|---|---|---|---|
| SAW 4 | 235 | 410 | 22 |
| الـ 5 | 340 | 490 | 20 |
الجواب: المصنعين يمكنهم أيضاً التجارة.
ج: بشكل عام ، فهي 10-15 أيام إذا كانت البضائع في المخزون ، أو أنها 30-40 يوما إذا كانت البضائع ليست في المخزون ، فهي وفقا للكمية.
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
|
|
