| الـ MOQ: | 1 طن |
| السعر: | 800-1000 USD/Tons |
| فترة التسليم: | 20-30days على المنتجات |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | 60000 طن / طن سنويا |

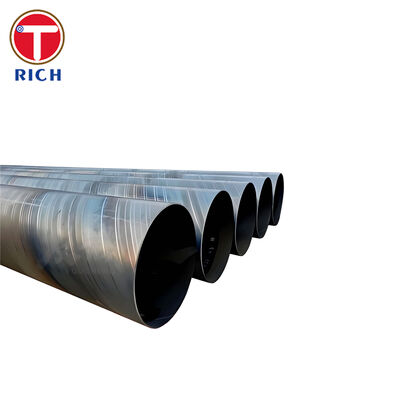

أنبوب ASTM A139 الحائط بالدوامة من الفولاذ الكربوني هو أنبوب حائط بالقوس بالاندماج الكهربائي المصنوع بخيط مروري مستمر لنقل الماء أو السوائل الصناعية أو الغاز أو البخار.وتغطي المواصفات خمس فئات لجهاز تصنيع الأنابيب، B، C، D، و E مع أقصى قوة تسليم من 205 إلى 360 MPa.
تدعم عملية تشكيل الحلزون الإنتاج الاقتصادي للقطرات الخارجية الكبيرة مع الحفاظ على محيط وسمك الجدار والبيضات النهائية وسلامة اللحام.يمكن اختبار كل طول أنابيب الموردة هيدروستاتيكيا، ويمكن أن يتم تجهيز المنتج بسطحات عارية أو مطلية أو مغلفة بالبوكسي، أو مغلفة بالبولي إيثيلين، أو مغلفة بالسمنت والخردة حسب بيئة التشغيل.
تطبق المعيار ASTM A139 على الأنابيب ذات الخيط المستقيم أو المدارية ذات الخيط المستقيم المصفحة بالانصهار الكهربائي من NPS 4 فصاعداً، مع سمك جدار اسمي لا يتجاوز 25.4 ملم.أنبوب مصمم خصيصا لنقل السائلغاز أو بخار
| البند | المواصفات المتاحة |
|---|---|
| المنتج | أنابيب مصفوفة بالدوامة من الفولاذ الكربوني |
| عملية التصنيع | لحام قوس التفاعل الكهربائي التلقائي، خيط مروحي |
| المواد | فولاذ الكربون |
| المعيار | الصينية A139/A139M |
| الدرجات | الدرجة A، الدرجة B، الدرجة C، الدرجة D، الدرجة E |
| قطر خارجية | NPS 4 وأكبر ؛ إنتاج قطر كبير متاح وفقًا لمتطلبات المشروع |
| سمك الجدار | ما يصل إلى 1000 بوصة / 25.4 مم تحت ASTM A139 |
| الطول | عموماً 1~12 متر؛ أطوال ثابتة ومحددة للمشروع متاحة |
| الطول العشوائي القياسي | متوسط 8.9 م أو أكثر، الحد الأدنى 6.1 م ما لم يتم تحديد خلاف ذلك |
| تحمل سمك الجدار | الحد الأدنى للسمك المقاس: لا يزيد عن 12.5٪ أقل من السماكة الاسمية |
| خارج المحيط | ± 1.0٪ من المحيط الاسمي، مع مراعاة الحد الأقصى للتحايل القياسي |
| التبويض النهائي | الحد الأقصى لـ 1% في حدود 100 ملم من نهاية الأنابيب |
| التوالي | مستقيم تجاريًا؛ التسامح العددي المتاح في اتفاقية الشراء |
| التسامح مع الطول الخاص | ± 12.7 ملم |
| حالة سطح | العارية، المزينة بالزيت قليلاً، مطلية، مطلقة بالرصاص، مطلية، مصقولة، FBE، 3LPE، 3LPP، أو مغلفة بالسمنت والمرمر |
| الحالة النهائية | الأطراف العادية المقطوعة مربعاً أو المقطوعة |
| محاور الحماية القياسية | 35 درجة ± 2.5 درجة، مع وجه الجذر 1.6 ± 0.8 مم |
| المعالجة الحرارية | عادة ما يتم توفيرها على شكل لحام؛ تخفيف الضغوطات أو غيرها من المعالجة الحرارية بالاتفاق |
| وثائق التفتيش | شهادة EN 10204 من النوع 3.1 متوفرة |
| الاختبار | التحليل الكيميائي، اختبار سحب المعادن العادية، اختبار سحب لحام الإنتاج، مؤهلات إجراءات الحام واختبار هيدروستاتيكي |
| التفتيش الاختياري | اختبار بالموجات فوق الصوتية، والاختبار الإشعاعي، واختبار الجسيمات المغناطيسية، واختبار عطلة الطلاء والتفتيش من قبل طرف ثالث |
تعتمد متطلبات المقاسات والإعداد النهائي والطول القياسي على أحكام ASTM A139.
يتم تصنيع غرز الأنابيب كحامض خندق كامل التفاعل.التكوين المدارية المستمرة توزيع الخياطة حول محيط الأنابيب ويسمح أنبوب قطرها الكبير ليتم إنتاجه من لفائف الفولاذ السطح المتحكم أو لوحة.
يجب أن تصل عينات سحب لحام الإنتاج التي تم أخذها عبر الحام إلى 95٪ على الأقل من أقصى قوة سحب المحددة من نوع الصلب.يجب أن تصل عينات لحام القسم المختصر إلى 100٪ على الأقل من أقصى قوة سحب محددة للصف المختار.
تتطلب ASTM A139 أن يخضع كل طول أنبوب لاختبار هيدروستاتيكي. يتم حساب ضغط الاختبار القياسي باستخدام:
P = 2St / D
حيث:
يتم الحد من الضغط القياسي إلى 19.3 MPa ما لم يحدد خلاف ذلك في حالة اختبار متفق عليها. يتم الحفاظ على ضغط الاختبار لمدة خمس ثوان على الأقل.
في نطاق 100 ملم من نهايات الأنابيب ، يجب ألا تتجاوز غير المستديرة 1% من القطر المحدد. هذا التحكم يحسن محاذاة المجال ،استمرارية اللحام المحيطي والتناسب مع الأدوات المصنعة.
تقدم الدرجات الخمس ASTM A139 أقوى خصومات الحد الأدنى تتراوح من 205 MPa للدرجة A إلى 360 MPa للدرجة E. وهذا يسمح باختيار درجة الأنابيب وفقًا للقطر ، سمك الجدار ،ضغط التصميم وحمل التثبيت.
غالبًا ما يركز قلق المشتري على عدم اكتمال الاختراق ، وإدراج الخامات ، وعدم الاندماج والتقطعات في مفاصل الشرائط.
يمكن أن تشمل مراقبة الإنتاج لدينا:
يتم تأكيد نطاق التفتيش ومعايير القبول قبل الإنتاج وتوضيحها في خطة التفتيش والاختبار.
يمكن أن يزيد أنبوب القطر الكبير مع البويضات المفرطة من وقت المواءمة ويؤدي إلى فجوات جذرية غير متساوية أثناء لحام الموقع.
يتم تحديد حجم أطراف الأنابيب ميكانيكياً وفحصها للحافة والقطر والبويضات. حدد ASTM A139 البويضات النهائية إلى 1٪ في غضون 100 مم من كل طرف. حيث يتطلب تحكم أكثر صرامة في موقع التثبيت،معايير التسامح النهائية الخاصة بالمشروع، يمكن الاتفاق على التوافق الداخلي للسلسلة وتسجيل التطابق قبل التصنيع.
الفولاذ الكربوني المجرد ليس مقاوم للتآكل بطبيعته. لذلك يجب أن يتوافق اختيار الطلاء مع السائل المنقل وحالة التربة ودرجة حرارة التشغيل وطريقة التثبيت.
تشمل أنظمة الحماية من التآكل المتاحة:
يجب تحديد نوع الطلاء، والسمك، ودرجة إعداد السطح وإجراءات الإصلاح في أمر الشراء بدلاً من التعامل مع التشطيب التجاري غير المحدد.
| النظام القياسي | المعيار المعمول به | وصف موجز |
|---|---|---|
| ASTM | أيه إس تي إم A139/A139M | أنابيب فولاذية ذات خيط مستقيم أو محرك للسيول أو الغاز أو البخار |
| ASME | أسميه بي 36.10 م | أبعاد مرجعية لأنبوب فولاذي مصفح وغير مصقول |
| إين | EN 10217-1 | أنابيب مصفحة من الفولاذ غير المسدس لأغراض الضغط في درجة حرارة الغرفة |
| GOST | GOST 10704 / GOST 10705 | متطلبات الأبعاد والتقنية للأنابيب الفولاذية المطاطية الكهربائية؛ لا تستخدم إلا عندما يتم تحديدها في المعيار التعاقدي |
| الـ JIS | JIS G 3452 أو معيار JIS المحدد للمشروع | أنابيب من الفولاذ الكربوني للخدمة العادية؛ لا تعادل الصف المباشر لـ ASTM A139 |
| GB | GB/T 3091 | أنابيب صلبة مصفحة لتوصيل السوائل بضغط منخفض |
| API | مواصفات API 5L | أنابيب النفط والغاز للنقل عبر أنابيب النفط والغاز؛ تطبق متطلبات مؤهلات واختبار منفصلة |
هذه المعايير ليست قابلة للاستبدال تلقائيًا.يجب التحقق من الضغط الهيدروستاتيكي والتسامحات الأبعادية مقابل المواصفات التعاقدية.
يمكن استخدام أنبوب ASTM A139 المطاوئ بالدوامة كقناة نقل المياه الخام ذات قطر كبير تربط محطة استقبال الخزان بمحطة معالجة المياه البلدية.
لهذا التطبيق ، يمكن أن يتم توفير الأنابيب مع:
يجب أن يحدد المهندس المصمم للأنابيب الصف النهائي، سمك الجدار، الإعفاء من الضغط الزائد، الحمل الخارجي، الإعفاء من التآكل ونظام الطلاء.
النسبة المئوية القصوى من خلال التحليل الحراري
| الصف ASTM A139 | الكربون، C Max. % | المانغنيز، Mn Max. % | الفوسفور، P Max. % | الكبريت، S Max. % |
|---|---|---|---|---|
| الدرجة A | 0.25 | 1.00 | 0.035 | 0.035 |
| الدرجة ب | 0.26 | 1.00 | 0.035 | 0.035 |
| الدرجة ج | 0.28 | 1.20 | 0.035 | 0.035 |
| الدرجة D | 0.30 | 1.30 | 0.035 | 0.035 |
| الدرجة E | 0.30 | 1.40 | 0.035 | 0.035 |
حدود الكيميائية المذكورة أعلاه محددة للدرجات ASTM A139 من A إلى E ، مع إجراء التحليل وفقًا لـ ASTM A751.
| الصف ASTM A139 | الحد الأدنى لقوة الشد | الحد الأدنى لقوة العائد | الحد الأدنى للمطولات في 50 ملم* |
|---|---|---|---|
| الدرجة A | 330 MPa / 48 ksi | 205 MPa / 30 ksi | 35% |
| الدرجة ب | 415 MPa / 60 ksi | 240 MPa / 35 ksi | 30% |
| الدرجة ج | 415 MPa / 60 ksi | 290 MPa / 42 ksi | 25% |
| الدرجة D | 415 MPa / 60 ksi | 315 MPa / 46 ksi | 23% |
| الدرجة E | 455 MPa / 66 ksi | 360 MPa / 52 ksi | 22% |
الجواب: المصنعين يمكنهم أيضاً التجارة.
ج: بشكل عام ، فهي 10-15 أيام إذا كانت البضائع في المخزون ، أو أنها 30-40 يوما إذا كانت البضائع ليست في المخزون ، فهي وفقا للكمية.
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
|
|
