| الـ MOQ: | 1 طن |
| السعر: | 800-1000 USD/Tons |
| العبوة القياسية: | في حزم أو في صناديق خشبية. |
| فترة التسليم: | 20-30days على المنتجات |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | 60000 طن / طن سنويا |

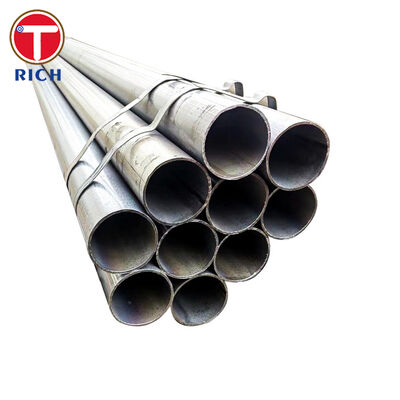

يتم تصنيع الأنابيب الفولاذية الملحومة بالمقاومة الكهربائية ASTM A135 من الفولاذ الكربوني المدلفن المسطح باستخدام المقاومة الكهربائية عالية التردد أو اللحام بالحث الكهربائي دون إضافة معدن حشو. إنه مخصص لنقل الماء والغاز والبخار والهواء المضغوط والسوائل الأخرى المتوافقة في أنظمة الأنابيب الصناعية والتجارية.
تحتوي مواصفات ASTM A135/A135M على درجتين من المواد: الدرجة A والدرجة B. توفر الدرجة A ملاءمة أكبر لعمليات الثني واللف والتشفيه، بينما توفر الدرجة B حدًا أدنى أعلى للإنتاجية وقوة الشد. يجب معالجة طبقات اللحام من الدرجة B حرارياً أو معالجتها بحيث لا يبقى مارتنسيت غير مخفف في منطقة اللحام.
يغطي ASTM A135 بشكل عام الأنابيب من NPS 2 إلى NPS 30 بمتوسط سمك جدار اسمي يصل إلى 12.70 مم. ويغطي أيضًا الأنابيب ذات الجدار الخفيف المحددة من NPS 3/4 إلى NPS 5. ويمكن توفير الأبعاد غير القياسية عند استيفاء جميع متطلبات المواصفات الأخرى.
| غرض | المواصفات المتاحة |
|---|---|
| منتج | أنابيب الصلب الكربوني الملحومة بالمقاومة الكهربائية |
| مادة | الصلب الكربوني |
| معيار | أستم A135/A135M |
| درجات ASTM | الصف أ والصف ب |
| عملية التصنيع | المتفجرات من مخلفات الحرب عالية التردد أو اللحام بالحث الكهربائي بدون معدن حشو |
| حجم الأنبوب الاسمي | NPS 3/4–30، يخضع لسمك الجدار والقيود القياسية |
| القطر الخارجي النموذجي | 26.7-762 ملم |
| سمك الجدار الاسمي | حوالي 2.11-12.70 ملم ضمن نطاق الأبعاد ASTM A135 |
| جداول مشتركة | الجدول 10، الجدول 40، الجدار القياسي، وأبعاد الجدار الخفيف الخاصة بالمشروع |
| طول | 1-12 م؛ يتوفر إنتاج ثابت أو عشوائي أو مقطوع |
| التسامح مع القطر الخارجي | عادةً ±1% لأبعاد الأنابيب المحددة القياسية |
| التحكم في سمك الجدار | مرتبة حسب سمك الجدار الاسمي المحدد؛ قبول الأبعاد طبقاً للمواصفة ASTM A135 وأمر الشراء |
| تحمل الوزن | يعتمد على الجدول الزمني والمنتج؛ تم التحقق منها مقابل جدول الأبعاد المطلوب |
| استقامة | تجاريا على التوالي. يمكن الاتفاق على استقامة أكثر صرامة خاصة بالمشروع قبل الإنتاج |
| حالة النهاية | نهاية عادية، مقطعة مربعة، مشطوفة، ملولبة، مخددة، أو مقترنة |
| حالة السطح | أسود، أو مزيت قليلاً، أو مطلي بالرصاص، أو مطلي، أو مطلي بالإيبوكسي، أو مجلفن بالغمس الساخن عند تحديده بشكل منفصل |
| حالة التماس اللحام | التماس الطولي للمتفجرات من مخلفات الحرب مع التحكم في فلاش اللحام الداخلي والخارجي حسب الحاجة |
| المعالجة الحرارية | الصف أ: عادة كما ملحومة؛ الدرجة ب: معالجة اللحام بالحرارة أو معالجته للتخلص من المارتنسيت غير المخفف |
| تقتيش | الفحص الكهربائي البصري أو الأبعاد أو الشد أو التسطيح أو الهيدروستاتيكي أو المسموح به |
| التوثيق | شهادة اختبار 3.1 مطحنة EN 10204، وتقرير الأبعاد، وسجل الاختبار المائي أو تجربة الاقتراب من الموت، وتقرير الطلاء عند الطلب |
يجب التأكد من توفر الحجم الفعلي وفقًا لجدول الأنابيب المحدد وطريق التصنيع والتشطيب النهائي وكمية المشروع.
يتم تشكيل التماس الطولي عن طريق المقاومة الكهربائية أو التسخين والضغط بالحث الكهربائي دون إضافة معدن حشو. وينتج عن ذلك منطقة لحام ضيقة ومستمرة ويدعم الإنتاج المتسق بكميات كبيرة.
بالنسبة إلى ASTM A135 Grade B، يجب معالجة منطقة اللحام بالحرارة أو معالجتها بطريقة أخرى بحيث لا يبقى مارتنزيت غير معالج. يقلل هذا المتطلب من مخاطر بنية اللحام الصلبة والهشة محليًا.
ASTM A135 Grade A لديه قوة إنتاج لا تقل عن 205 ميجا باسكال وقوة شد لا تقل عن 330 ميجا باسكال. يزيد الصف B هذه القيم الدنيا إلى 240 ميجا باسكال و 415 ميجا باسكال على التوالي.
الدرجة A هي درجة ASTM A135 التي تم تحديدها خصيصًا على أنها مناسبة للتشفية والثني. لذلك يجب أن يأخذ اختيار الدرجة ليس فقط في الاعتبار ضغط التشغيل ولكن أيضًا عملية التصنيع المطلوبة. لا ينبغي استبدال الدرجة B تلقائيًا عند الحاجة إلى الانحناء الشديد أو تشكيل الحافة.
يمكن إخضاع كل طول إنتاج للاختبار الهيدروستاتيكي الذي يتطلبه المعيار. بالنسبة لبعض أحجام الجدول 10، قد يتم قبول الاختبار الكهربائي غير المدمر كبديل عندما تسمح به المواصفات ويوافق عليه المشتري.
عندما يتم استبدال الاختبار الهيدروستاتيكي بطريقة الاقتراب من الموت المعتمدة، يجب ذكر مسار الفحص وعلامة المنتج بوضوح في وثائق الشراء.
عادةً ما يتم اختيار الأقطار الخارجية وسمك الجدار المقرر وفقًا لأبعاد الأنابيب ASME B36.10M. يتيح ذلك التوافق مع التركيبات القياسية والوصلات والأخاديد والدعامات والصمامات المصممة لأنظمة أنابيب NPS.
من المخاوف المتكررة في مجال الشراء ما إذا كانت الأنابيب من الدرجة B قد تم توريدها فقط في حالة ملحومة دون التحكم الكافي في المنطقة المتأثرة بالحرارة.
يسجل مسار الإنتاج الخاص بنا معلمات معالجة التماس اللحام حسب دفعة الإنتاج. تتم معالجة المواد من الدرجة B لمنع بقاء المارتينسيت غير المقسى في منطقة اللحام. عند الطلب، يمكن أن تتضمن السجلات الداعمة إعدادات معالجة اللحام، والتحقق من دراسة المعادن، ورسم خرائط الصلابة، ونتائج تجربة الاقتراب من الموت.
غالبًا ما يتلقى المشترون عروض أسعار تشير إلى "تم اختباره" دون تحديد ما إذا كان الأنبوب قد تم اختباره هيدروستاتيكيًا أو فحصه باستخدام طريقة كهربائية بديلة.
يمكن لكل عرض أسعار وشهادة مطحنة تحديد ما يلي:
طريقة الفحص المستخدمة
ضغط الاختبار المطبق أو إجراء تجربة الاقتراب من الموت
تاريخ الاختبار ومجموعة الإنتاج
ما إذا كان قد تم استبدال الاختبار الهيدروستاتيكي ببديل معتمد
أي علامة "NH" مطلوبة أو ما يعادلها من علامات حالة الاختبار
يؤدي ذلك إلى تجنب الغموض أثناء مراجعة المستندات وفحص الموقع والقبول النهائي.
تتمتع الدرجة B بقوة أعلى، ولكنها لا تعتبر الاختيار الصحيح تلقائيًا لكل مجموعة أنابيب مصنعة. يحدد ASTM A135 على وجه التحديد الدرجة A على أنها مناسبة للتشفية والانحناء.
قبل الإنتاج، يمكن مراجعة الطلب مقابل:
وسط التشغيل المطلوب
تصميم الضغط ودرجة الحرارة
متطلبات الخيوط أو الحز أو الانحناء أو التشفيه
طلاء السطح المطلوب
التجهيزات المطبقة ونظام الانضمام
طريق القبول الهيدروستاتيكي أو تجربة الاقتراب من الموت
تقلل هذه المراجعة من مخاطر شراء درجة قوة أعلى غير مناسبة لعملية التشكيل المقصودة.
| معيار | نطاق المنتج ذو الصلة |
|---|---|
| أستم A135/A135M | أنابيب ملحومة بالمقاومة الكهربائية من الدرجة A والدرجة B للغاز والبخار والماء والسوائل الأخرى |
| أسم B36.10M | الأقطار الخارجية القياسية، وسمك الجدار، والجداول، وأحجام الأنابيب الاسمية |
| أستم A53/A53M | أنابيب فولاذية ملحومة وغير ملحومة مجلفنة باللون الأسود أو الساخن للتطبيقات الميكانيكية وتطبيقات الضغط |
| أستم A795/A795M | أنابيب فولاذية مجلفنة باللون الأسود والغمس الساخن لخدمة الحماية من الحرائق |
| إن 10217-1 | أنابيب فولاذية ملحومة من غير السبائك ذات خصائص محددة لدرجة حرارة الغرفة |
| جيس جي 3452 | أنابيب من الصلب الكربوني لأنابيب البخار العادي والماء والنفط والغاز والهواء ذات الضغط المنخفض |
| جيجابايت/ت 3091 | أنابيب فولاذية ملحومة لخدمة السوائل ذات الضغط المنخفض |
| غوست 10704 / غوست 10705 | أبعاد الأنابيب الفولاذية الطولية الملحومة كهربائياً ومتطلبات التسليم الفنية |
ويجب ألا يتم التعامل مع المعايير المكافئة على أنها قابلة للتبديل تلقائيًا. يجب مراجعة درجة المواد والكيمياء والقوة والأبعاد والاختبار والطلاء والشهادة قبل الاستبدال.
أحد التطبيقات المحددة هو أنبوب ERW الأسود وفقًا للجدول 10 ASTM A135 Grade B المستخدم كخط فرعي في نظام رش الحرائق بالأنابيب الرطبة.
في هذا التطبيق، يقوم الأنبوب بتوزيع الماء المضغوط من التقاطع الرئيسي إلى رؤوس الرش الفردية. يوفر الصف B قوة إنتاجية لا تقل عن 240 ميجا باسكال وقوة شد لا تقل عن 415 ميجا باسكال، في حين أن جدار الجدول 10 الأخف يمكن أن يقلل من وزن الأنابيب المثبتة مقارنة بتكوينات الجدول 40 الأثقل.
يجب أن يتوافق التصميم النهائي للنظام مع قانون مكافحة الحرائق المعمول به، والحساب الهيدروليكي، ومتطلبات القائمة، ونظام الاقتران، وبدل التآكل، وموافقة السلطة المحلية. إن امتثال المواد ASTM وحده لا يضمن موافقة النظام.
يحتوي ASTM A135 نفسه على الدرجة A والدرجة B فقط. الصفوف الإضافية أدناه هي درجات مرجعية للمشتريات يتم مقارنتها بشكل متكرر في مشاريع أنابيب السوائل الدولية. يجب ألا تكون معتمدة أو تحمل علامة ASTM A135 إلا إذا استوفت بشكل مستقل كل متطلبات ASTM A135.
يتم عرض القيم القصوى ما لم ينص على خلاف ذلك.
| المعيار والصف | ج،٪ | من،٪ | سي،٪ | ف،٪ | س،٪ | حالة |
|---|---|---|---|---|---|---|
| ASTM A135 الصف أ | 0.25 كحد أقصى | 0.95 كحد أقصى | غير محدد | 0.035 كحد أقصى | 0.035 كحد أقصى | ASTM A135 درجة معتمدة |
| أستم A135 الصف ب | 0.30 كحد أقصى | 1.20 كحد أقصى | غير محدد | 0.035 كحد أقصى | 0.035 كحد أقصى | ASTM A135 درجة معتمدة |
| ASTM A53 النوع E الصف أ | 0.25 كحد أقصى | 0.95 كحد أقصى | غير محدد | 0.050 كحد أقصى | 0.045 كحد أقصى | درجة المقارنة فقط |
| ASTM A53 النوع E الصف B | 0.30 كحد أقصى | 1.20 كحد أقصى | غير محدد | 0.050 كحد أقصى | 0.045 كحد أقصى | درجة المقارنة فقط |
| إن 10217-1 P235TR1 | 0.16 كحد أقصى | 1.20 كحد أقصى | 0.35 كحد أقصى | 0.025 كحد أقصى | 0.020 كحد أقصى | درجة المقارنة الأوروبية |
ASTM A53 Type E قد تقوم الدرجات A و B أيضًا بتقييد النحاس والنيكل والكروم والموليبدينوم والفاناديوم عند إضافة هذه العناصر عن قصد أو وجودها كعناصر متبقية.
القيم التالية هي الحد الأدنى من المتطلبات في درجة حرارة الغرفة ما لم يتم عرض النطاق.
| المعيار والصف | الحد الأدنى من قوة العائد | قوة الشد | استطالة | حالة |
|---|---|---|---|---|
| ASTM A135 الصف أ | 205 ميجا باسكال / 30 كيلو لكل بوصة مربعة | 330 ميجا باسكال / 48 كيلو باسكال كحد أدنى | يتم تحديده حسب نوع العينة وصيغة سمك الجدار؛ القيمة الأساسية 35% للعينات ذات الحجم الكامل القابلة للتطبيق | ASTM A135 درجة معتمدة |
| أستم A135 الصف ب | 240 ميجا باسكال / 35 كيلو لكل بوصة مربعة | 415 ميجا باسكال / 60 كيلو باسكال كحد أدنى | يتم تحديده حسب نوع العينة وصيغة سمك الجدار؛ القيمة الأساسية 30% للعينات ذات الحجم الكامل القابلة للتطبيق | ASTM A135 درجة معتمدة |
| ASTM A53 النوع E الصف أ | 205 ميجا باسكال / 30 كيلو لكل بوصة مربعة | 330 ميجا باسكال / 48 كيلو باسكال كحد أدنى | تم حسابه وفقًا لمنطقة العينة ASTM A53 وقوة الشد | درجة المقارنة فقط |
| ASTM A53 النوع E الصف B | 240 ميجا باسكال / 35 كيلو لكل بوصة مربعة | 415 ميجا باسكال / 60 كيلو باسكال كحد أدنى | تم حسابه وفقًا لمنطقة العينة ASTM A53 وقوة الشد | درجة المقارنة فقط |
| إن 10217-1 P235TR1 | 235 ميجا باسكال كحد أدنى لسمك الجدار ≥16 مم | 360-500 ميجا باسكال | 25% طولية؛ 23% عرضية | درجة المقارنة الأوروبية |
يتم حساب استطالة ASTM A135 لعينات شريط الجدار الرقيق من سمك الجدار المحدد بدلاً من تمثيله بنسبة مئوية عالمية واحدة. ولذلك ينبغي أن تحدد الاستطالة المبلغ عنها اتجاه العينة، ونوع العينة، وطول المقياس، وسمك الجدار الفعلي.
قد تتضمن خطة فحص ASTM A135 الكاملة ما يلي:
| البند التفتيش | تَحَقّق |
|---|---|
| التحليل الكيميائي | التحليل الحراري وتحليل المنتج عند الحاجة |
| اختبار الشد | قوة الخضوع وقوة الشد والاستطالة |
| اختبار التسطيح | ليونة اللحام وسلامة الأنابيب |
| اختبار الهيدروستاتيكي | التحقق من تسرب الضغط لكل طول أنبوب مطلوب |
| اختبار كهربائي غير مدمر | فحص التيار الدوامي أو بالموجات فوق الصوتية أو تسرب التدفق عند السماح بذلك |
| التفتيش الأبعاد | القطر الخارجي، سمك الجدار، الطول، الحالة النهائية، والاستقامة |
| فحص اللحام | استمرارية اللحام، وحالة الوميض، وجودة السطح، وحالة معالجة التماس |
| فحص السطح | الشقوق، واللفات، والتصفيحات، والحجم، وعيوب الطلاء، والتعامل مع الأضرار |
| إمكانية التتبع | رقم الحرارة، دفعة الإنتاج، الدرجة، الحجم، المعيار، وحالة الاختبار |
ج: الشركة المصنعة، ويمكن أيضا القيام بالتداول.
ج: بشكل عام، من 10 إلى 15 يومًا إذا كانت البضاعة في المخزون، أو من 30 إلى 40 يومًا إذا لم تكن البضاعة في المخزون، فذلك وفقًا للكمية.
ج: نعم ، يمكننا تقديم العينة مجانًا ولكن نحتاج إلى دفع تكلفة الشحن.
ج: الدفع <= 2000 دولار أمريكي، 100% مقدمًا. الدفع> = 2000 دولار أمريكي، 30% T/T مقدمًا، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الثابتة والمتنقلة لا تتردد في الاتصال معي.
|
|
