| الـ MOQ: | 1 طن |
| السعر: | 800-1000 USD/Tons |
| العبوة القياسية: | في حزم أو في صناديق خشبية. |
| فترة التسليم: | 4-8 اسابيع |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | 60000 طن / طن سنويا |

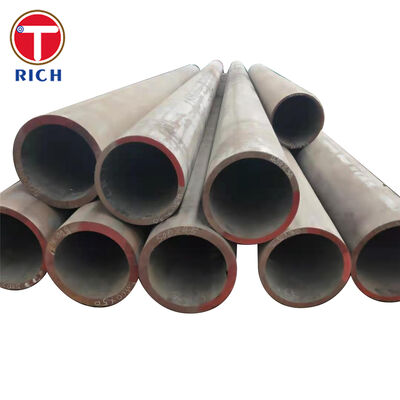

تم تصميم الأنابيب الفولاذية غير الملحومة GB/T 34105 للهياكل الهندسية البحرية والبحرية الحاملة التي تتطلب قوة يمكن التحكم فيها، وصلابة في درجات الحرارة المنخفضة، وقابلية اللحام، وأداء أبعاد ثابت.
الأنابيب مناسبة لتصنيع الأعضاء الهيكلية المعرضة لتحميل الأمواج، والاهتزاز، والتأثير، والإجهاد الدوري، والبيئات البحرية منخفضة الحرارة. تتراوح درجات القوة المتاحة من Q245H إلى Q690H، مع اختيار فئات الجودة وفقًا لدرجة حرارة اختبار تأثير شاربي المحددة.
قد يشمل الإنتاج الدرفلة على الساخن، والمعالجة الحرارية، والاستقامة، والاختبار بالموجات فوق الصوتية، وفحص الأبعاد، واختبار الشد، واختبار التأثير. يجب تأكيد الدرجة وفئة الجودة والأبعاد وحالة التسليم ونطاق الفحص ومتطلبات الشهادة في أمر الشراء.
| غرض | المواصفات المتاحة |
|---|---|
| منتج | أنابيب فولاذية غير ملحومة للهياكل الهندسية للمحيطات |
| طريقة التصنيع | الانتهاء من الساخنة سلس |
| معيار | جيجابايت/ت 34105-2017 |
| درجات الصلب | Q245H، Q290H، Q320H، Q345H، Q360H، Q415H، Q450H، Q485H، Q555H، Q625H وQ690H |
| فئات الجودة | B، C، D، E أو F، اعتمادًا على درجة الفولاذ ودرجة حرارة التأثير المطلوبة |
| القطر الخارجي | عادة 114-340 ملم؛ أبعاد أخرى تخضع لتقييم الإنتاج |
| سمك الجدار | عادة 4.5-40 ملم؛ الجدران الأثقل متوفرة بموجب اتفاقية فنية |
| طول | 1-12 م، طول ثابت أو طول عشوائي؛ القطع المخصصة المتاحة |
| التسامح مع القطر الخارجي | وفقًا لـ GB/T 34105 وفئة الأبعاد المتفق عليها |
| التسامح مع سمك الجدار | وفقًا لـ GB/T 34105 وفئة الأبعاد المتفق عليها |
| استقامة | يتم التحكم بها وفقًا للمعيار ومواصفات الشراء |
| حالة النهاية | نهايات عادية أو قطع مربعة أو نهايات مشطوفة |
| حالة السطح | تم تشطيبه على الساخن، أو إطلاق النار عليه، أو تجهيزه بالمتجر، أو تغليفه كما هو محدد |
| المعالجة الحرارية | كما هو مدرفل، ومطبيع، ومطبيع، ومخفف، أو مروي ومخفف حسب الدرجة |
| تقتيش | اختبار الشد وتأثير شاربي والأبعاد والبصرية والموجات فوق الصوتية على النحو المحدد |
| شهادة | شهادة فحص مع الرقم الحراري والتحليل الكيميائي ونتائج الاختبار الميكانيكي |
يجب مراجعة الأبعاد خارج نطاق الإنتاج المذكور مقابل الدرجة المحددة، وسمك الجدار، وطريق المعالجة الحرارية، وتكرار الاختبار، والحد الأدنى لكمية الطلب.
يشير تعيين الدرجة إلى الحد الأدنى الاسمي لمستوى قوة الإنتاجية. يتضمن المعيار درجات من الفولاذ الهيكلي تتراوح من حوالي 245 ميجا باسكال إلى 690 ميجا باسكال كحد أدنى لقوة الخضوع، مما يسمح للمهندسين بموازنة القدرة الهيكلية ووزن الأنبوب وقابلية اللحام وتكلفة التصنيع.
تُستخدم لاحقات فئة الجودة للتمييز بين متطلبات اختبار التأثير. اعتمادًا على الفئة والفئة المحددة، يمكن تحديد اختبار Charpy V-notch في درجات حرارة تشمل 20 درجة مئوية، أو 0 درجة مئوية، أو -20 درجة مئوية، أو -40 درجة مئوية، أو -60 درجة مئوية.
بالنسبة للمشاريع الخارجية، يجب ذكر فئة الجودة مع الدرجة. طلب "Q345H" بدون فئة التأثير لا يكفي لتأكيد ملاءمة درجات الحرارة المنخفضة.
يتجنب طريق التصنيع السلس التماس اللحام الطولي. وهذا يوفر هندسة محيطية موحدة ويجعل الأنبوب مناسبًا للأعضاء الهيكلية المعرضة للانحناء والتحميل المحوري والالتواء والاهتزاز وتحميل التعب متعدد الاتجاهات.
يتم استخدام تركيبات منخفضة الكربون وسبائك دقيقة لتحقيق القوة والمتانة المحددة. يجب مراجعة مكافئ الكربون، وسمك المنتج، ومدخلات الحرارة، ودرجة حرارة التسخين المسبق، واختيار المواد الاستهلاكية وإجراءات ما بعد اللحام قبل التصنيع.
يمكن ربط كل حرارة إنتاج بالتحليل الكيميائي وسجلات الاختبار الميكانيكي. بالنسبة للمشاريع البحرية المهمة، يمكن تضمين إمكانية تتبع أرقام الحرارة والتعرف على كل أنبوب على حدة وسجلات الفحص بالموجات فوق الصوتية وشهادات الفحص في حزمة الوثائق.
تتمثل إحدى مخاطر الشراء الشائعة في تحديد درجة القوة فقط مع حذف درجة حرارة تأثير شاربي المطلوبة.
قبل الإنتاج، نراجع:
درجة حرارة التصميم
فئة الجودة المطلوبة
سمك جدار الأنبوب
حالة المعالجة الحرارية
درجة حرارة اختبار شاربي
الحد الأدنى من الطاقة الممتصة
متطلبات المشروع أو تصنيف المجتمع
وهذا يمنع توريد أنبوب يلبي متطلبات الشد في درجة حرارة الغرفة ولكنه لا يلبي متطلبات صلابة المشروع في درجات الحرارة المنخفضة.
قد تختلف الخواص الميكانيكية، وخاصة قوة الخضوع والمتانة، باختلاف سمك الجدار وحالة التسليم.
نقوم بمطابقة مسار التصنيع مع الدرجة المطلوبة:
التطبيع من أجل البنية المجهرية المستقرة والمتانة
التطبيع والتلطيف عند الاقتضاء
التبريد والتلطيف للدرجات ذات القوة الأعلى
تبريد يمكن التحكم فيه للحصول على خصائص متسقة من خلال الجدار
اختبار ميكانيكي تمثيلي بناءً على مجموعة الفحص المتفق عليها
تحدد شهادة المطحنة النهائية حالة المعالجة الحرارية الفعلية ونتائج الاختبار المبلغ عنها.
غالبًا ما يتطلب المصنعون في الخارج أكثر من مجرد شهادة تجارية أساسية.
الوثائق المتاحة يمكن أن تشمل:
شهادة التفتيش
تحليل الحرارة
تحليل المنتج عند تحديده
تقرير اختبار الشد
تقرير اختبار تأثير شاربي
تقرير اختبار الموجات فوق الصوتية
تقرير فحص الأبعاد
سجل المعالجة الحرارية
وضع علامات على الأنبوب وقائمة التعبئة
موافقة التفتيش من طرف ثالث
قائمة تتبع المواد
يجب ذكر متطلبات التوثيق في مرحلة عرض الأسعار لضمان تضمين الاختبار والاحتفاظ بالسجلات في خطة الإنتاج.
| النظام القياسي | المعيار أو المرجع ذو الصلة | طلب |
|---|---|---|
| غيغابايت | جيجابايت/ت 34105 | أنابيب فولاذية غير ملحومة خصيصًا للهياكل الهندسية للمحيطات |
| غيغابايت | غيغابايت 712 | الفولاذ الإنشائي للسفن والهندسة البحرية؛ بشكل رئيسي اللوحة والشريط والأقسام |
| أستم | أستم A519 | الأنابيب الميكانيكية غير الملحومة من الكربون وسبائك الصلب؛ ليس بديلاً مباشرًا لـ GB/T 34105 |
| أستم | أستم A106/A106M | أنابيب الصلب الكربوني غير الملحومة لخدمة درجات الحرارة العالية؛ أنابيب الضغط القياسية بدلاً من الأنابيب الهيكلية البحرية |
| إن | إن 10210-1 و إن 10210-2 | أقسام مجوفة هيكلية ساخنة |
| إن | إن 10297-1 | أنابيب فولاذية دائرية غير ملحومة للأغراض الميكانيكية والهندسية العامة |
| جيس | جيس جي 3444 | أنابيب الصلب الكربوني للأغراض الهيكلية العامة |
| غوست | غوست 8732 و غوست 8731 | الأنابيب الفولاذية غير الملحومة المشوهة على الساخن والمتطلبات الفنية المرتبطة بها |
يمكن استخدام الأنابيب غير الملحومة GB/T 34105 لتصنيع دعامات قطرية أنبوبية لهياكل دعم المنصات البحرية.
تقوم أعضاء التدعيم بنقل الأحمال المحورية والانحناءية والدورية الناتجة عن:
عمل الموجة
تحميل الرياح
اهتزاز المنصة
تشغيل المعدات
أحمال التثبيت
التحميل البيئي المتكرر
بالنسبة لهذا التطبيق، يجب على المشتري تحديد الدرجة المطلوبة وفئة الجودة ودرجة حرارة التصميم والأبعاد وبدل التآكل وإجراءات اللحام ومستوى اختبار الموجات فوق الصوتية ونظام الطلاء ومتطلبات الفحص من طرف ثالث.
يوفر الجدول التالي مرجعًا عمليًا للمشتريات لخمسة مستويات قوة محددة بشكل شائع. يجب أن يعتمد القبول النهائي على الدرجة المطلوبة، وفئة الجودة، وسمك المنتج، والتحليل الحراري، والجدول المطبق في GB/T 34105-2017، وشهادة فحص المطحنة.
القيم هي الكسور الجماعية في المئة.
| درجة | ج ماكس. | سي ماكس. | من ماكس. | ف ماكس. | اس ماكس. | ملحوظة ماكس. | الخامس ماكس. | تي ماكس. |
|---|---|---|---|---|---|---|---|---|
| Q245H | 0.18 | 0.50 | 1.40 | 0.030 | 0.025 | 0.050 | 0.100 | 0.050 |
| Q290H | 0.18 | 0.50 | 1.60 | 0.030 | 0.025 | 0.050 | 0.100 | 0.050 |
| Q345H | 0.18 | 0.50 | 1.70 | 0.030 | 0.025 | 0.050 | 0.100 | 0.050 |
| Q415H | 0.18 | 0.50 | 1.70 | 0.025 | 0.020 | 0.070 | 0.120 | 0.050 |
| Q690H | 0.18 | 0.50 | 1.80 | 0.025 | 0.015 | 0.080 | 0.120 | 0.050 |
| درجة | الحد الأدنى من قوة العائد | قوة الشد | الحد الأدنى من الاستطالة | حالة التسليم النموذجية |
|---|---|---|---|---|
| Q245H | 245 ميجا باسكال | 400-520 ميجا باسكال | 22% | كما توالت أو تطبيع |
| Q290H | 290 ميجا باسكال | 420-540 ميجا باسكال | 21% | كما توالت أو تطبيع |
| Q345H | 345 ميجا باسكال | 470-630 ميجا باسكال | 20% | حالة طبيعية أو ما يعادلها تسيطر عليها |
| Q415H | 415 ميجا باسكال | 520-680 ميجا باسكال | 18% | تطبيع وخفف أو مروي وخفف |
| Q690H | 690 ميجا باسكال | 770-940 ميجا باسكال | 14% | مروي وخفف |
| فئة الجودة | درجة حرارة اختبار شاربي النموذجية |
|---|---|
| ب | 20 درجة مئوية |
| ج | 0 درجة مئوية |
| د | -20 درجة مئوية |
| ه | -40 درجة مئوية |
| ف | -60 درجة مئوية |
اعتمادًا على الترتيب والدرجة، قد يشمل الفحص ما يلي:
التحليل الكيميائي الحراري
التحليل الكيميائي للمنتج
اختبار الشد
اختبار تأثير شاربي على شكل حرف V
اختبار التسطيح أو الانحناء عند الاقتضاء
اختبار بالموجات فوق الصوتية
فحص السطح البصري
قياس القطر الخارجي
قياس سمك الجدار
فحص الطول والاستقامة
إنهاء التفتيش
التحقق من العلامات
تفتيش طرف ثالث
يجب تحديد مستوى الاختبار بالموجات فوق الصوتية وتكرار الاختبار ومعايير القبول ونوع مستند الفحص في الاستفسار.
يجب أن يشمل الاستفسار الكامل ما يلي:
المعيار: GB/T 34105-2017
درجة الصلب وفئة الجودة
القطر الخارجي
سمك الجدار
طول
الكمية أو الوزن الإجمالي
حالة التسليم
درجة حرارة التصميم
اختبار درجة حرارة شاربي والطاقة الممتصة
متطلبات التسامح الأبعاد
متطلبات الاستقامة
متطلبات اختبار الموجات فوق الصوتية
إنهاء التحضير
حماية السطح أو الطلاء
نوع وثيقة التفتيش
التفتيش من طرف ثالث أو من قبل جمعية التصنيف
متطلبات وضع العلامات والتعبئة
يعد التعريف الصحيح لهذه المعلمات أمرًا ضروريًا لأن الأنابيب الهيكلية البحرية المتشابهة اسميًا قد تختلف بشكل كبير في صلابة درجات الحرارة المنخفضة وقابلية اللحام ودقة الأبعاد ونطاق الفحص والوثائق.
ج: الشركة المصنعة، ويمكن أيضا القيام بالتداول.
ج: بشكل عام، من 10 إلى 15 يومًا إذا كانت البضاعة في المخزون، أو من 30 إلى 40 يومًا إذا لم تكن البضاعة في المخزون، فذلك وفقًا للكمية.
ج: نعم ، يمكننا تقديم العينة مجانًا ولكن نحتاج إلى دفع تكلفة الشحن.
ج: الدفع <= 2000 دولار أمريكي، 100% مقدمًا. الدفع> = 2000 دولار أمريكي، 30% T/T مقدمًا، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الثابتة والمتنقلة لا تتردد في الاتصال معي.
|
|
