| الـ MOQ: | 1 طن |
| السعر: | 800-1000 USD/Tons |
| العبوة القياسية: | في حزم أو في صناديق خشبية. |
| فترة التسليم: | 20-30days على المنتجات |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | 60000 طن / طن سنويا |

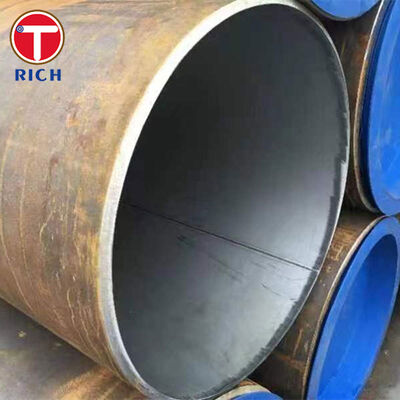

أنابيب الفولاذ غير الملحومة المركبة GB 28883 هي أنابيب غير ملحومة ثنائية المعدنية تحمل الضغط مصممة للكبائن وأوعية الضغط وأنابيب الضغط حيث يجب أن يجمع الأنابيبالمقاومة الميكانيكية من المعدن الأساسيمعمقاومة التآكل من المعدن المغطىيحدد المعيار الأنابيب على أنها بنية مركبة مصنوعة من مختلف الصفوف الفولاذية الداخلية والخارجية ،مع ترتيب استنادًا إلى الدرجة الخارجية + الدرجة الداخلية وسمك الجدار الموضح كطبقة أساسية + طبقة تغطية- يغطّي نطاق المعيار الأبعاد، والتسامحات، والمتطلبات التقنية، والاختبار، والتفتيش، والتمييز، والتغليف، وشهادات الجودة لخدمة الضغط.
| البند | المواصفات |
|---|---|
| المواد | أنابيب الفولاذ المركبة الخالية من اللحام: طبقة أساسية من الفولاذ الكربوني / السبائك + الفولاذ المقاوم للصدأ ، الفولاذ المقاوم للصدأ المزدوج أو طبقة تغطية من سبائك مقاومة للتآكل |
| المعيار | GB 28883 / GB/T 28883 ، أنابيب الفولاذ غير الملتحمة المركبة للضغط |
| الدرجات الأساسية المشتركة | 10، 20G، 20MnG، 16Mn، 15MoG، 12CrMoG، 15CrMoG، 12Cr1MoVG |
| الدرجات الشائعة للمستحضرات | 07Cr19Ni10, 022Cr19Ni10, 022Cr17Ni12Mo2, 022Cr22Ni5Mo3N, NS1402, NS3102 |
| القطر الخارجي | 10×426 مم |
| سمك الجدار | 2 ′′60 ملم |
| سمك الطبقة الأساسية | 50%~90% من سمك الجدار الاسمي |
| سمك طبقة الغطاء | 10%~50% من سمك الجدار الاسمي |
| الطول | القياسية 4،000 12،000 ملم ؛ مخصصة 1 12 م متاحة بالاتفاق |
| المسامحة الثابتة الطول | +20 / 0 ملم |
| تحمل OD ، مطاط / مطاط ساخن | ≤80 ملم: ±0.40 ملم؛ >80~325 ملم: ±0.75%D أو ±1%D حسب سمك الجدار؛ >325 ملم: ±1%D |
| تحمل OD ، مطاط بارد / سحب | ≤80 ملم: ±0.30 ملم؛ >80~219 ملم: ±0.75%D؛ >219~325 ملم: ±0.75%D أو ±1%D؛ >325 ملم: ±1%D |
| سمك الحائط | مطاط ساخن: +12.5٪ / -10٪ ؛ سحب بارد: S≤3 mm ±0.30 mm ، S>3 mm ±10٪ |
| التوالي | S≤15 ملم: ≤1.5 ملم/متر؛ 15 |
| طول كامل مستقيم | بالنسبة للقطر الاسمي ≥127 ملم: ≤0.1% من طول الأنابيب |
| حالة سطح | المخللات أو الملموسة؛ خالية من الشقوق والجفاف والقشرة والجفاف والجفافات والجفاف |
| المعالجة الحرارية | يتم توفيرها في حالة المعالجة الحرارية؛ عملية المعالجة الحرارية المسجلة في شهادة الجودة |
| اختبار الضغط | الاختبار الهيدروستاتيكي على كل أنبوب ؛ ضغط الاختبار الأقصى 20 MPa ؛ وقت الاحتفاظ ≥ 10 s ؛ لا يسمح بالتسرب |
| قلق المشتري | حلولنا |
|---|---|
| فشل في التوصيل أو التخلص من المواد أثناء الانحناء أو التسطيح أو العمل تحت الضغط | نحن نتحكم في واجهة القاعدة / التغطية ودعم اختبار قوة القطع.≥210 MPa، أو≥260 MPaعندما يحددها المشتري. يمكن للتحقق من التسطيح عدم وجود تشققات أو تشققات مرئية. |
| سلامة الضغط ومخاطر التسرب | كل أنبوب يمكن أن يتم توفيرها مع الاختبار الهيدروستاتيكي وفقا لGB 28883، مع أقصى ضغط الاختبار تصل إلى20 مبا، وقت الإحتفاظ≥10 ثانيةيمكن استخدام اختبار التيار الدوامي كبديل متفق عليه لأنبوبات الاندماج المكونة من المعادن. |
| مقاومة تآكل طبقة التغطية | تتوفر فئات التغليف المقاومة للصدأ أو المقاومة للصدأ أو المقاومة للتآكل من سبيكة. يمكن اختبار طبقة التغليف للتآكل بين الحبيبات وفقًاGB/T 4334-2008 طريقة E، مما يساعد على تأكيد مدى ملاءمتها لمواجهة السائل الآكل. |
| النظام القياسي | المعيار المرتبط | وصف موجز |
|---|---|---|
| GB | GB 28883 / GB/T 28883 | أنابيب فولاذية مركبة بدون خيوط للضغط؛ المعيار الرئيسي المطبق |
| GB | GB/T 17395 | الأبعاد والشكل والوزن والانحرافات المسموح بها لأنابيب الفولاذ الخام |
| GB | GB/T 5777 | طريقة اختبار بالموجات فوق الصوتية لأنبوبات الصلب الخالية من اللمسات |
| GB | GB/T 4334 | اختبار التآكل بين الحبيبات للطلاء من الفولاذ المقاوم للصدأ |
| ASTM | ASTM A213 / A789 / A790 ، بالاتفاق التقني | تستخدم كمرجع عندما يطلب المشترون مقارنة أنابيب الضغط المقاومة للصدأ أو المزدوجة ؛ وليس معادلة مباشرة لأنابيب المركبة الواحدة إلى واحدة |
| إين | سلسلة EN 10216، بموجب اتفاق تقني | أنابيب فولاذية بدون خيوط لأغراض الضغط؛ تستخدم كمرجع أنابيب الضغط للمشاريع الأوروبية |
| الـ JIS | JIS G3458 / JIS G3463 ، بالاتفاق | أنابيب من الفولاذ اللاصق والفولاذ المقاوم للصدأ لخدمة مرجعية لمبادلة الضغط أو الحرارة |
| GOST | GOST 9941 / معايير أنابيب الضغط ذات الصلة ، بالاتفاق | مرجع أنابيب الفولاذ المقاومة للتآكل السلسة في وثائق سوق CIS |
التطبيق: أنبوب تبخير غلاية حرارة النفايات لغازات العمليات الكيميائية التي تحتوي على الكبريت
هذا التطبيق يحتاج إلى طبقة أساسية تحمل الضغط لخدمة المرجل وطبقة تغطية مقاومة للتآكل على جانب اتصال السائل للحد من خطر التآكل من وسائل العملية العدوانية.
في الجدول التالي قائمة بخمسة أشكال شائعةالصفات المعدنية العاديةتحت GB 28883 القيم هي كسور كتلة ،٪.
| الدرجة | ج | نعم | م | سي سي | (مو) | V | مكس | S ماكس |
|---|---|---|---|---|---|---|---|---|
| 20G | 0.17 ′′ 023 | 0.17 ′′ 037 | 0.35 ٠65 | | | | 0.025 | 0.015 |
| 20 مليون | 0.17 ′′ 023 | 0.17 ′′ 037 | 0.70 ¢1.00 | | | | 0.025 | 0.015 |
| 16Mn | 0.12 ٠20 | 0.20 ٠60 | 1.20-160 | | | | 0.025 | 0.015 |
| 15MoG | 0.12 ٠20 | 0.17 ′′ 037 | 0.40 ٠80 | | 0.25 ٠35 | | 0.025 | 0.015 |
| 15CrMoG | 0.12 ٠18 | 0.17 ′′ 037 | 0.40 ٠70 | 0.80 ′′ 110 | 0.40 ٠55 | | 0.025 | 0.015 |
| الدرجة | قوة الشد Rm، MPa | قوة العائد ReL / Rp، MPa Min | الطول A الطولية ،٪ دقيقة | الطول العرضي، % دقيقة | طاقة التأثير KV2 الطولية، J Min | طاقة التأثير KV2 عبر، J Min |
|---|---|---|---|---|---|---|
| 20G | 410550 | 245 | 24 | 22 | 40 | 27 |
| 20 مليون | 415 ₹560 | 240 | 22 | 20 | 40 | 27 |
| 16Mn | 490 ¢ 670 | 320 | 21 | 19 | 40 | 27 |
| 15MoG | 450 ¢ 600 | 270 | 22 | 20 | 40 | 27 |
| 15CrMoG | 440 ¥640 | 295 | 21 | 19 | 40 | 27 |
الجواب: المصنعين يمكنهم أيضاً التجارة.
ج: بشكل عام ، فهي 10-15 أيام إذا كانت البضائع في المخزون ، أو أنها 30-40 يوما إذا كانت البضائع ليست في المخزون ، فهي وفقا للكمية.
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
|
|
