| الـ MOQ: | 1 طن |
| السعر: | 800-1000 USD/Tons |
| العبوة القياسية: | في حزم أو في صناديق خشبية. |
| فترة التسليم: | 20-30days على المنتجات |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | 60000 طن / طن سنويا |

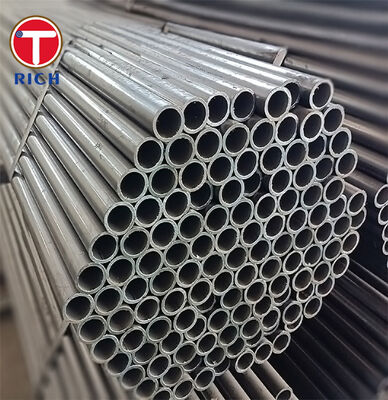

تم تصميم أنابيب الفولاذ غير الملحومة GB/T 18984 للأنابيب منخفضة درجة الحرارة للوعاء تحت الضغط وأنابيب منخفضة درجة الحرارة لمبادل الحرارة ، تغطي درجات درجة الحرارة الخدمية من-45 درجة مئوية إلى -196 درجة مئويةيتم تصنيعها بواسطة عمليات غير سلسة تم الانتهاء منها على الساخن أو الباردمع معالجة حرارية خاضعة للرقابة والتحقق من صلابة الأثر في درجات الحرارة المنخفضة للحد من خطر الكسر الهش في أنظمة الأنابيب التبريدية والباردة.
| البند | الوصف |
|---|---|
| المواد | فولاذ الكربون / الفولاذ منخفض السبائك منخفض درجة الحرارة |
| المعيار | GB/T 18984 |
| الدرجات الرئيسية | 16MnDG، 10MnDG، 09DG، 09Mn2VDG، 06Ni3MoDG |
| قطر خارجية | النطاق المشترك: 6 ′′ 630 ملم ؛ الأحجام المخصصة متوفرة وفقًا لرسومات المشروع |
| سمك الجدار | وفقًا لـ GB/T 17395 أو المخطط / السماكة المحددة من قبل العميل |
| الطول | 1~12 م ، مخصصة ؛ الأطوال الثابتة الشائعة تشمل 5.8 م ، 6 م ، 11.8 م ، 12 م |
| نطاق التسامح | وفقًا لـ GB/T 17395 أو لمواصفات الشراء المتفق عليها |
| التوالي | يتم التحكم بها لصنع أنابيب الضغط؛ هناك تساهل محدد للمشروع |
| حالة سطح | العارية، المزينة بالزيت، المقوى ضد الصدأ، الملونة باللون الأسود، أو المخصصة |
| المعالجة الحرارية | المعالجة الحرارية الطبيعية أو الطبيعية + المكثفة أو غيرها من المعالجة الحرارية الخاضعة للسيطرة اعتمادًا على الدرجة والطلب |
| طريقة التصنيع | أنابيب خالية من الخيط مطبقة ساخنة أو مطبقة باردة |
| التفتيش | التحليل الكيميائي، اختبار السحب، اختبار الاصطدام، اختبار التسطيح/الاندلاع/الانحناء، التدقيق الهيدروستاتيكي أو التدقيق الاختباري، الفحص الأبعاد والسطح |
| السمة | القيمة التقنية |
|---|---|
| نطاق الخدمة في درجات الحرارة المنخفضة | تنطبق على-45 درجة مئوية إلى -196 درجة مئويةخدمات أنابيب الحرارة المنخفضة ومبادلات الحرارة بموجب GB/T 18984 |
| اختيار درجة صلابة الصدمة | 16MnDG / 10MnDG / 09DG ل-45 درجة مئوية؛ 09Mn2VDG ل-70 درجة مئوية؛ 06Ni3MoDG ل-100 درجة مئويةالتطبيقات النموذجية للضربات منخفضة درجة الحرارة |
| نطاق القوة | 16MnDG مقاومة الشد490 ∼665 مبا؛ 09Mn2VDG مقاومة الشد≥ 450 MPa؛ 06Ni3MoDG مقاومة الشد≥455 مبا |
| هيكل بلا خيوط | لا توجد طبقة لحام طولية، مما يقلل من مخاطر انقطاع الحام المتصلة باللحام في أنابيب الضغط |
| خيار سبيكة النيكل/Mo | 06Ni3MoDG يحتوي على Ni و Mo لتحسين صلابة درجة الحرارة المنخفضة مقارنة مع الصفات العادية من الكربون والمنجانيز |
| الوثائق الخاضعة للرقابة | يمكن أن تشمل تقارير الاختبار عدد الحرارة، والتركيبة الكيميائية، والخصائص الميكانيكية، وظيفة المعالجة الحرارية، ودرجة حرارة اختبار الاصطدام، ونتائج اختبار NDT / الهيدروستاتيك. |
| قلق المشتري | حلولنا |
|---|---|
| يجب أن تتطابق صلابة الصدمة مع الحد الأدنى لدرجة الحرارة المصممة.بالنسبة لأنظمة درجات الحرارة المنخفضة، فإن اختبار تأثير تشاربي في درجة حرارة خاطئة لا يعادل حالة تصميم المشروع. | نحن نؤكد درجة حرارة التصميم المطلوبة قبل الإنتاج ونطابق الدرجة وفقا لذلك: 16MnDG / 10MnDG / 09DG لفئة -45 درجة مئوية ، 09Mn2VDG لفئة -70 درجة مئوية ،و 06Ni3MoDG لخدمة درجة حرارة منخفضة أعمقيمكن عرض درجة حرارة الاختبار والقيم على MTC. |
| حالة المعالجة الحرارية تؤثر على صلابة درجة الحرارة المنخفضة.سجلات المعالجة الحرارية غير الصحيحة أو المفقودة هي نقطة رفض شائعة في شراء أنابيب الضغط. | نحن نقدم الأنابيب في حالة معالجة حرارية طبيعية أو خاضعة للرقابة حسب الدرجة والطلبويمكن مقارنة نتائج الاختبار الميكانيكي مع عدد الحرارة من أجل التتبع. |
| تعقب وثائق التفتيش أمر بالغ الأهمية لمشاريع معدات الضغط.غالباً ما تُطلب وثائق EN 10204 3.1/3.2 للمشتريات الدولية. | نحن نقدم تعقب عدد الحرارة، بيانات الاختبار الكيميائي والميكانيكي، فحص الأبعاد، فحص السطح، وسجلات الاختبار NDT / الهيدروستاتيكية.يمكن ترتيب فحص 1 أو طرف ثالث عندما يتم تحديده في أمر الشراء. |
| النظام القياسي | المعيار المعني | وصف موجز |
|---|---|---|
| GB | GB/T 18984 | أنابيب فولاذية بلا خيوط للأنابيب ذات الحرارة المنخفضة |
| ASTM / ASME | أيه إس إم إيه 333 / أيه إس إم إيه SA333 | أنابيب من الفولاذ المقاوم للكربون/السبائك غير الملحومة للخدمة في درجات الحرارة المنخفضة |
| ASTM | أيه إس تي إم أيه 334 | أنابيب من الفولاذ المقاوم للنفط منخفضة الحرارة |
| إين | EN 10216-4 | أنابيب فولاذية بدون خيوط لأغراض ضغط ذات خصائص درجة حرارة منخفضة محددة |
| الـ JIS | JIS G3460 | أنابيب فولاذية للخدمة منخفضة الحرارة |
| الـ JIS | JIS G3464 | أنابيب مبادلة الحرارة من الفولاذ للخدمة في درجات الحرارة المنخفضة |
| إيزو | الصيغة الدولية | أنابيب الفولاذ الخلسة لأغراض الضغط، مرجع التطبيقات المتعلقة بدرجات الحرارة المنخفضة |
أنابيب تبخير النيتروجين السائل المشعيمكن استخدام أنابيب الفولاذ غير الملحومة GB / T 18984 في مقاطع أنابيب منخفضة درجة الحرارة في أنظمة تبخير النيتروجين السائل حيث صلابة الاصطدام ، مقاومة الضغط ،وتتطلب أداء مستقر في ظروف تشغيل أقل من الصفر.
| الدرجة | C % | % | م % | Pmax % | Smax % | % | م % | V % |
|---|---|---|---|---|---|---|---|---|
| 16MnDG | 0.12 ٠20 | 0.20 ٠55 | 1.20-160 | 0.025 | 0.025 | | | |
| 10MnDG | ≤0.13 | 0.17 ′′ 037 | ≤1.35 | 0.025 | 0.025 | | | ≤0.07 |
| 09DG | ≤0.12 | 0.17 ′′ 037 | ≤0.95 | 0.025 | 0.025 | | | ≤0.07 |
| 09Mn2VDG | ≤0.12 | 0.17 ′′ 037 | ≤1.85 | 0.025 | 0.025 | | | ≤0.12 |
| 06Ni3MoDG | ≤0.08 | 0.17 ′′ 037 | ≤0.85 | 0.025 | 0.025 | 2.50 ¥3.50* | 0.20 ٠.٣٥* | ≤0.05 |
| الدرجة | قوة الشد Rm MPa | قوة العائد MPa | الطول A % | درجة حرارة الأثر النموذجية |
|---|---|---|---|---|
| 16MnDG | 490 ¢665 | ≥325 لـ S ≤16 ملم؛ ≥315 لـ S >16 ملم | ≥30 | -45 درجة مئوية |
| 10MnDG | ≥400 | ≥ 240 | ≥35 | -45 درجة مئوية |
| 09DG | ≥385 | ≥210 | ≥35 | -45 درجة مئوية |
| 09Mn2VDG | ≥ 450 | ≥300 | ≥30 | -70 درجة مئوية |
| 06Ni3MoDG | ≥455 | ≥ 250 | ≥30 | -100 درجة مئوية |
الجواب: المصنعين يمكنهم أيضاً التجارة.
ج: بشكل عام ، فهي 10-15 أيام إذا كانت البضائع في المخزون ، أو أنها 30-40 يوما إذا كانت البضائع ليست في المخزون ، فهي وفقا للكمية.
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
|
|
