| الـ MOQ: | 1 طن |
| السعر: | 800-1000 USD/Tons |
| العبوة القياسية: | في حزم أو في صناديق خشبية. |
| فترة التسليم: | 20-30 يوم على المنتجات |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |

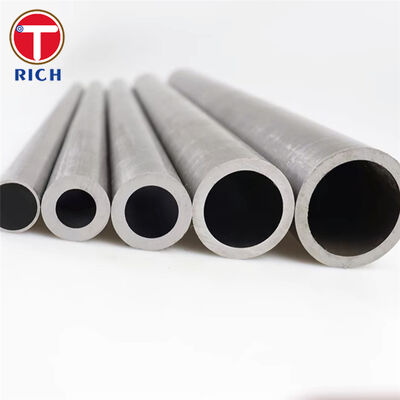

يغطي المعيار GOST 8731-74 الأنابيب الفولاذية غير الملحومة المشكلة على الساخن (المصنعة على الساخن) للاستخدام الصناعي العام، المصنعة من الفولاذ الكربوني والسبائكي. تُطبق أبعاد الأنابيب والتفاوتات وفقًا لمعايير الحجم/التفاوت المرجعية (خاصة GOST 8732 و GOST 9567)، ويمكن طلب الأنابيب حسب مجموعة الجودة (A/B/V/G/D) اعتمادًا على ما إذا كانت الخصائص الميكانيكية أو التركيب الكيميائي أو ضغط الاختبار هو الأولوية.
عملية التصنيع: غير ملحوم، مشكل على الساخن / مصنع على الساخن.
الأساس الأبعادي: القطر الخارجي وسمك الجدار وفقًا لـ GOST 8732 (التشكيلة) وخيارات الدقة/التفاوت وفقًا لـ GOST 9567.
خيارات الطول (GOST 8732):
طول عشوائي: 4 إلى 12.5 متر
طول ثابت: ضمن حدود الطول العشوائي
مضاعفات (الطول الثابت): ضمن حدود الطول العشوائي (مع سماحية قطع)
إطار التفاوت النموذجي (GOST 8732): يعتمد تفاوت القطر الخارجي على نطاق القطر؛ يعتمد تفاوت الجدار على نطاق السماكة وفئة الدقة.
تحضير النهاية (عند تحديده): بالنسبة للأنابيب ذات الجدران السميكة، يتم تحديد الشطفات عند 35-40 درجة مع ترك حافة صغيرة على وجه النهاية.
التوثيق / التتبع: يتم التوريد على دفعات مع وثيقة جودة وفقًا لمتطلبات GOST؛ يمكن ربط التركيب الكيميائي بتوثيق البليت/السبائك.
مجموعات الجودة لتلبية احتياجات المشروع (GOST 8731):
المجموعة أ: خصائص ميكانيكية مضمونة (الجدول 1)
المجموعة ب: تركيب كيميائي مضمون
المجموعة ف: خصائص ميكانيكية (الجدول 2) وتركيب كيميائي مضمون
المجموعة ج: تركيب كيميائي مضمون مع اختبارات ميكانيكية على عينات معالجة حرارياً وفقًا لمعايير الفولاذ
المجموعة د: لا يوجد تركيب كيميائي/ميكانيكي مضمون، ولكن يتم تحديد ضغط الاختبار
خيارات سلامة الضغط: يجب أن تلبي الأنابيب المخصصة لخدمة الضغط ضغط الاختبار الهيدروستاتيكي المحسوب (وفقًا لمنهجية GOST 3845)؛ يمكن استخدام الاختبارات غير الإتلافية على كل أنبوب بدلاً من الاختبار الهيدروستاتيكي عند الاتفاق.
متطلبات جودة السطح: لا يُسمح بالشقوق، والالتواءات، والطيّات، والعيوب الشديدة المماثلة؛ قد تكون العلامات الطفيفة مقبولة إذا لم تقلل من سمك الجدار عن الحد الأدنى للتفاوت.
«هل يمكنك توفير تتبع كامل وشهادة يتعرف عليها المشترون؟»
نعم. نوفر تتبع الدفعات مع ربط السبائك/البليت ويمكننا تقديم وثائق فحص متوافقة مع ممارسات الشراء الدولية الشائعة (مثل EN 10204 النوع 3.1 / 3.2 عند الطلب من خلال أمر الشراء / خطة الفحص).
«الاختبار الهيدروستاتيكي أو الاختبارات غير الإتلافية - ماذا ستقدمون؟»
بالنسبة لتطبيقات الضغط، ندعم الاختبار الهيدروستاتيكي وفقًا لنهج GOST؛ حيث تفضل المشاريع إجراء اختبارات غير إتلافية بنسبة 100٪ بدلاً من الاختبار الهيدروستاتيكي، يمكننا ترتيب اختبار الموجات فوق الصوتية الآلي لكامل الطول بناءً على ممارسات اختبار الأنابيب المستخدمة على نطاق واسع (مثل أطر اختبار الموجات فوق الصوتية ISO 10893) للتحقق من السلامة.
«هل سيلبي الأنبوب التفاوتات الأبعاد ومتطلبات النهاية للتصنيع؟»
نقوم بالتصنيع وفقًا لقواعد القطر الخارجي/سمك الجدار والطول وفقًا لـ GOST 8732، ويمكننا اختيار فئات الدقة/التفاوت حسب الحاجة. حيث تكون هناك حاجة لإعداد اللحام، يمكننا توفير نهايات مشطوفة بالزوايا المحددة في متطلبات GOST، مما يدعم سرعة التركيب وجودة لحام متسقة.
ملاحظة: الدرجات 10/20/35/45 مدرجة في GOST 1050-88؛ تركيب الدرجة 40Х (40Kh) وفقًا لـ GOST 4543-71. الحدود لـ P/S والنيكل/النحاس المتبقيين موضحة كما هو محدد لعائلة الدرجة.
| الدرجة | كربون (%) | سيليكون (%) | منجنيز (%) | كروم (%) | نيكل (%) | نحاس (%) | فوسفور (%) | كبريت (%) |
|---|---|---|---|---|---|---|---|---|
| 10 | 0.07-0.14 | 0.17-0.37 | 0.35-0.65 | ≤0.15 | ≤0.30 | ≤0.30 | ≤0.035 | ≤0.040 |
| 20 | 0.17-0.24 | 0.17-0.37 | 0.35-0.65 | ≤0.25 | ≤0.30 | ≤0.30 | ≤0.035 | ≤0.040 |
| 35 | 0.32-0.40 | 0.17-0.37 | 0.50-0.80 | ≤0.25 | ≤0.30 | ≤0.30 | ≤0.035 | ≤0.040 |
| 45 | 0.42-0.50 | 0.17-0.37 | 0.50-0.80 | ≤0.25 | ≤0.30 | ≤0.30 | ≤0.035 | ≤0.040 |
| 40Х (40Kh) | 0.36-0.44 | 0.17-0.37 | 0.50-0.80 | 0.80-1.10 | ≤0.30 | ≤0.30 | ≤0.035 | ≤0.035 |
| الدرجة | مقاومة الشد Rm (MPa) | مقاومة الخضوع Re (MPa) | الاستطالة A (%) | صلابة برينل HB (الحد الأقصى)* |
|---|---|---|---|---|
| 10 | 353 | 216 | 24 | 137 |
| 20 | 412 | 245 | 21 | 156 |
| 35 | 510 | 294 | 17 | 187 |
| 45 | 588 | 323 | 14 | 207 |
| 40Х (40Kh) | 657 | — | 9 | 269 |
GOST: GOST 8731-74 (المتطلبات الفنية)؛ GOST 8732-78 (نطاق الحجم)؛ GOST 9567-75 (تفاوتات عالية الدقة)
ASTM (ما يعادلها النموذجي حسب الاستخدام): ASTM A106 (خدمة درجات الحرارة العالية)، ASTM A53 (خدمة عامة)، ASTM A519 (أنابيب ميكانيكية)
EN: EN 10216-1 / EN 10216-2 (أنابيب ضغط غير ملحومة، غير سبائكية/سبائكية)
JIS: JIS G3454 (خدمة الضغط)، JIS G3455 (ضغط عالي)، JIS G3441 (هيكلي ميكانيكي)
GB: GB/T 8163 (نقل السوائل)، GB/T 8162 (هيكلي)، GB/T 5310 (غلاية ضغط عالي)، GB/T 3087 (غلاية ضغط منخفض/متوسط)
أنابيب صناعية وخطوط ضغط: خطوط أنابيب العمليات، خطوط البخار/الماء، رؤوس الهواء المضغوط (خيارات الاختبار الهيدروستاتيكي أو الاختبارات غير الإتلافية تدعم واجب الضغط).
الهندسة الميكانيكية وأجزاء التشغيل الآلي: أكمام، أعمدة، أسطوانات، ومكونات مُدارة (قواعد جودة السطح تساعد في ضمان مخزون تشغيل خالٍ من العيوب).
الطاقة، البتروكيماويات، التصنيع العام: أنابيب هيكلية ومعدات حيث يلزم منتج غير ملحوم بخصائص وتفاوتات يمكن التنبؤ بها.
ج: مصنع، ويمكننا أيضًا القيام بالتجارة.
ج: بشكل عام، تكون 10-15 يومًا إذا كانت البضائع متوفرة، أو تكون 30-40 يومًا إذا كانت البضائع غير متوفرة، وذلك حسب الكمية.
ج: نعم، يمكننا تقديم العينة مجانًا ولكن نحتاج إلى دفع تكلفة الشحن.
ج: الدفع=2000 دولار أمريكي، 30% T/T مقدمًا، والرصيد قبل الشحن.
إذا كان لديك سؤال آخر، فلا تتردد في الاتصال بي.
|
|
