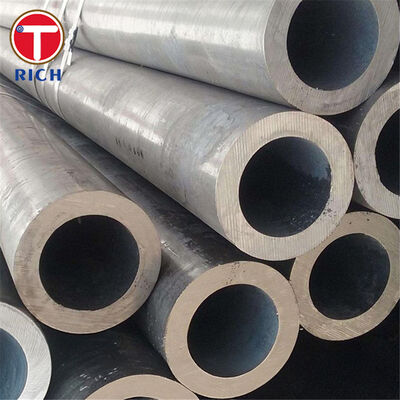

BS 3059-1 أنبوب فولاذي كربوني غير ملحوم مشطب على الساخن للغلاية (HFS 320)
المادة
أنابيب الغلايات BS 3059-1 هي أنابيب فولاذية كربونية غير ملحومة مشطبة على الساخن مصممة لخدمة الغلايات والسخانات الفائقة حيث يلزم أداء ضغط موثوق به، ونقل حرارة جيد، وسلامة جدارية متسقة. يغطي نطاق BS 3059-1 الأنابيب ذات النهايات المستوية (غير الملحومة أو الملحومة) حتى 127 مم OD وسمك جدار يصل إلى 12.5 مم للغلايات والسخانات الفائقة.
التصميم الشائع الذي يتم توفيره غير الملحوم المشطب على الساخن بموجب هذا المعيار هو HFS 320، وهو أنبوب فولاذي كربوني منخفض الشد يمكن توفيره مشطبًا على الساخن، وعند الحاجة، مع ممارسات التلدين الطبيعي/دون الحرج لتحقيق الخصائص المحددة.
المواصفات
-
المعيار: BS 3059-1:1987 (تظهر الحالة على أنها مسحوبة/غير نشطة بواسطة كتالوجات المعايير؛ لا تزال تستخدم على نطاق واسع للمشاريع القديمة والاستبدالات)
-
الدرجة / التصميم: HFS 320 (مشطب على الساخن غير ملحوم)
-
شكل المنتج: أنبوب غير ملحوم، مشطب على الساخن (مدلفن على الساخن/مشطب على الساخن)
-
النطاق الأبعاد (لكل BS 3059-1): OD ≤ 127 مم؛ WT ≤ 12.5 مم
-
أطراف الأنبوب: نهاية مستوية (قياسية)، مشطوفة/ملولبة متوفرة عند الطلب
-
الطول: SRL/DRL/أطوال مقطوعة ثابتة متوفرة؛ حتى ~16 مترًا عند الطلب
-
حالة التسليم: مشطب على الساخن؛ يمكن تطبيق التلدين الطبيعي/دون الحرج عند تحديده
-
مستندات الفحص: شهادة اختبار المطحنة (EN 10204 3.1؛ 3.2 أو فحص طرف ثالث متاح)
الميزات الرئيسية
-
هيكل غير ملحوم حقيقي: يزيل نقاط الضعف المتعلقة باللحام ويحسن موثوقية الضغط.
-
أداء ميكانيكي مستقر لمهام دوران الغلاية والسخان الفائق ضمن نطاق الحجم المقصود للمعايير.
-
سلوك تصنيع جيد: مناسب للانحناء والتشكيل وإجراءات اللحام المستخدمة عادة في تجميعات أنابيب الغلايات (مع WPS/PQR المناسب).
-
جودة قابلة للتحقق: تدعم اختبارات الكيمياء + الميكانيكية وخيارات NDT الشائعة القبول الآمن للخدمة الحرجة.
مزايا شركتنا
يركز المشترون عادةً على الامتثال للدرجة، والدقة الأبعاد، وإمكانية التتبع، والاختبار، وحالة السطح.
-
س: كيف تضمن أن الأنبوب يتطابق حقًا مع BS 3059-1 HFS 320؟
ج: نقدم إمكانية تتبع رقم الحرارة وMTCs التي تعرض التركيب الكيميائي ونتائج الشد، بما يتماشى مع المعيار والدرجة المطلوبة. -
س: ماذا عن التفاوت في OD/WT ومشاكل التركيب أثناء التثبيت؟
ج: نقوم بإجراء فحوصات أبعاد كاملة (OD، WT، الطول، الاستقامة) ونحافظ على الإمداد ضمن النطاق الأبعاد BS 3059-1 لتقليل إعادة العمل في الموقع وعدم التطابق غير المتوقع. -
س: هل يمكنك دعم NDT والتحقق من ضيق الضغط؟
ج: يمكن توفير NDT مثل UT / ECT والاختبار الهيدروستاتيكي حسب الحاجة، بالإضافة إلى فحوصات التسطيح/التوهج المستخدمة عادة لأنابيب الغلايات. -
س: كيف تمنع الصدأ أثناء النقل والرفض المتعلق بالسطح؟
ج: نقدم خيارات الغمر في الزيت/الورنيش/الفسفرة/التفجير بالرصاص/الطلاء والتعبئة لحماية الأسطح أثناء الشحن والتخزين. -
س: هل يمكننا استخدام فحص طرف ثالث (SGS/BV/TÜV) أو وثائق خاصة؟
ج: نعم - يمكن ترتيب تقارير فحص الطرف الثالث وحزم الوثائق المطورة (على سبيل المثال، EN 10204 3.2 حيثما ينطبق ذلك).
التركيب الكيميائي
| المعيار / الدرجة | C (%) | Si (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|
| BS 3059-1 HFS 320 | ≤0.16 | 0.10–0.35 | 0.30–0.70 | ≤0.04 | ≤0.04 |
| ASTM A210 Grade A-1 | ≤0.27 | ≤0.10 | ≤0.93 | ≤0.035 | ≤0.035 |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤0.35 | 0.60–1.20 | ≤0.025 | ≤0.015 |
| JIS G3461 STB340 | ≤0.18 | ≤0.35 | 0.30–0.60 | ≤0.035 | ≤0.035 |
| GB/T 5310 20G | 0.17–0.23 | 0.17–0.37 | 0.35–0.65 | ≤0.025 | ≤0.015 |
الخصائص الميكانيكية (5 درجات ذات صلة)
يمكن أن تختلف الخصائص الميكانيكية حسب الحجم/السماكة وحالة التسليم؛ تعكس القيم أدناه الحد الأدنى/النطاقات المنشورة بشكل شائع لكل عائلة من الدرجات.
| المعيار / الدرجة | قوة الشد (MPa) | قوة الخضوع (MPa) | الاستطالة (%) |
|---|---|---|---|
| BS 3059-1 HFS 320 | 320–480 | ≥195 | ≥25 |
| ASTM A210 Grade A-1 | ≥415 | ≥255 | ≥30 |
| EN 10216-2 P235GH (+N) | 360–480 | ≥235 (t≤16 mm) | 24–25 |
| JIS G3461 STB340 | ≥340 | ≥175 | ≥35* |
| GB/T 5310 20G | 410–550 | ≥245 | ≥24* |
*تعتمد الاستطالة لـ STB340 و20G على الحجم في الجداول المنشورة؛ القيم المعروضة هي الحد الأدنى المشار إليه بشكل شائع لأحجام أنابيب الغلايات النموذجية.
معايير التنفيذ (ASTM / EN / GOST / JIS / GB)
إذا قبل مشروعك المعايير المكافئة، فإن المعايير التالية تستخدم عادة لتوريد أنابيب الغلايات/الضغط (يجب أن يتطابق الاختيار النهائي مع رمز التصميم ومتطلبات درجة الحرارة/الضغط التشغيلية):
-
ASTM: ASTM A210/A210M، ASTM A192/A192M، ASTM A179/A179M
-
EN: سلسلة EN 10216 (أنابيب غير ملحومة لأغراض الضغط، بما في ذلك الدرجات ذات درجة الحرارة المرتفعة مثل P235GH)
-
GOST: GOST 8731 (المتطلبات الفنية) + GOST 8732 (الأنابيب غير الملحومة المشوهة على الساخن؛ التشكيلة/الأبعاد)
-
JIS: JIS G3461 (أنابيب الغلايات والمبادلات الحرارية المصنوعة من الفولاذ الكربوني؛ على سبيل المثال، STB340)
-
GB: GB/T 3087 (غلاية الضغط المنخفض/المتوسط) وGB/T 5310 (غلاية الضغط العالي)
مجالات التطبيق
الصناعات الأولية: غلايات البخار، وتوليد الطاقة، وأنظمة التدفئة البتروكيماوية، ومعدات نقل الحرارة الصناعية.
حيث يتم استخدامه داخل النظام
-
الغلايات: أنابيب جدار الماء/الدوران، وأنابيب توليد البنك، وأنابيب التوصيل (ضمن حدود الحجم)
-
السخانات الفائقة / المسخنات (حيثما ينطبق ذلك حسب التصميم): لفائف الأنابيب والأنابيب الساخنة المتصلة
-
الموفرات / المبادلات الحرارية: حزم أنابيب نقل الحرارة وأقسام الاسترداد
