| الـ MOQ: | 1 طن |
| السعر: | 800-1000 USD/Tons |
| العبوة القياسية: | في حزم أو في صناديق خشبية. |
| فترة التسليم: | 20-30 يوم على المنتجات |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | 60000 طن/طن في السنة |

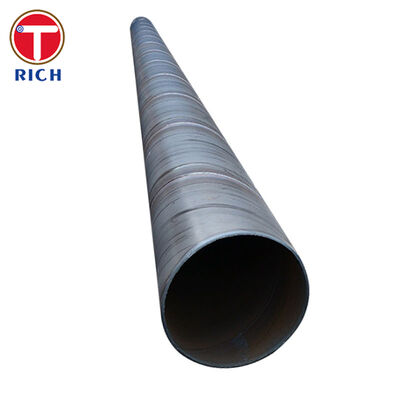

ASTM A1097 / A1097M أنبوب الغلاف هوأنابيب غلاف/غلاف من الفولاذ الكربوني ذات قطر كبيرالمصنعة من قبلعملية الالتحام بالاندماج الكهربائي (القوس)معخيط مستقيم أو خيط دوارالبناء. وهي مبنية من مواد الكربون / HSLA القابلة للصيانة أو مواد الملفات المسموح بها بالمعيار (على سبيل المثال ، ASTM A515/A516/A572/A36/A1011/A1018) ، تم اختياره لتتناسب مع قوة المشروع ، قابلية اللحام ،ومتطلبات الخدمة.
معيار / نوع:ASTM A1097/A1097M
نطاق الحجم: NPS 10 وأكبر(القطر الخارجي كما هو محدد من قبل المشتري)
سمك الجدار: ≥ 0.200 بوصة (5.1 ملم)(يمكن توفير أبعاد أخرى إذا كانت متوافقة)
تصنيع:EFW (قوس) لحام؛ الخياطات هيمفاصل المؤخرةمعلحام اختراق المفاصل الكامل(طولياً أو مروجاً)
الطول:كما هو محدد في الطلب± 1/2 بوصة (± 13 ملم)التسامح
خيارات النهاية النهاية: أطراف مسطحة، أو أطراف مقطوعة، أو أطراف مشتركة متداخلة(A1097 مدعومة)
زاوية الحبل: 30° +5° / -0°
أجهزة التحكم الأبعاد / الهندسة (على A1097):
الوزن: لكل طوللا يزيد عن 5% تحتالوزن النظري
OD (حولية):≤ ± 1%من OD المحددأو ≤ ± 3/4 بوصة (19 ملم)(أيهما أصغر)
مستديرة:≤ 1%الاختلاف في طائرة واحدة
المستقيمة: الحد الأقصى للانحراف0.1% من طول الأنابيب
سمك:≥ 87,5%من الاسمية في أي نقطة≤ 112.5%ما لم يوافق المشتري
الاختبار النموذجي للجودة (A1097):واحداختبار إجهاد لحام مقسملكل حزمة300 متر(أو جزء) لكل قطر/سمك
اختياري (على أساس المشروع):فحص لحام UT / RT ، ورسم الخرائط الأبعاد ، والشهادة من قبل طرف ثالث ، والطلاءات الوقائية (FBE / 3LPE / epoxy / bitumen wrap) ، والحمايات الشعرية ، وتنظيف ID / OD.
مصنوعة خصيصاً للغلاف/الغلاففي الأعمال دون خنادق و تحت الأرض (الحفر، حفر الأنفاق، الخنادق المفتوحة).
تصميم لحام EFW الشامليدعم أداء ميكانيكي قوي ووحدة مفصل موثوق بها.
قدرة قطر كبير (NPS 10+)مع استدارة / مستقيمة خاضعة للسيطرة لسهولة الارتقاء ، والمحاذاة ، والتركيب.
حلول نهاية متعددة(المفاصل العادية / الشفافية / المتداخلة) لتتناسب مع متطلبات لحام الميدان أو الرفع.
1) هل ستتمكن الحامية من الصمود أثناء الرفع/السحب؟
نعم، ASTM A1097 يتطلب بناء EFW معلحام اختراق المفاصل الكاملوتتناول مؤهلات إجراءات اللحام (AWS D1.1 أو الرمز المقبول من قبل المشتري) ، مما يوفر أساسًا قويًا لأحمال التثبيت المتطلبة.
2) كيف تتحكم في الدوارة والإستقامة حتى لا يلتصق الأنابيب؟
A1097 يحدد حدود هندسية واضحةتغيرات OD ، الدوارة ، والإستقامةمهم لإدخال سلس وتقليل الاحتكاك في الحفر / النفق. نحن تصنيع وتفتيش لتلبية (أو مشروع تشديد) هذه التسامحات.
3) هل يمكنك توفير النهايات التي تناسب احتياجاتنا في موقع اللحام أو الارتباط؟
نعم A1097 يسمحعادي,مقطوعة، أوأطراف المفاصل المتداخلة، بما في ذلك متطلبات زاوية منحنية محددة.
4) ماذا عن تلف الطلاء والتآكل أثناء التربة الصلبة أو العدوانية؟
نحن نقدم خيارات الطلاء المختارة للكتلة التربة وطريقة التثبيت.تؤكد إرشادات الصناعة أن أداء الغلاف / الطلاء يعتمد على اختيار الطلاء ومعلمات التثبيت، الخ) إلى ظروف العبور وخطة التعامل.
5) ما هي أدلة التفتيش التي نتلقاها؟
نحن ندعموثائق اختبار الطاحونة، اختبار ميكانيكي لحام على أساس مجموعة كما هو مذكور في A1097 ، وخطط NDT الاختيارية (UT / RT) عندما يتطلب المشروع ضمانًا متزايدًا لسلامة الخياطة.
| الدرجة / المعيار | C (ماكس، %) | Si (ماكس، %) | Mn (ماكس، %) | P (max، %) | S (max، %) |
|---|---|---|---|---|---|
| الصف B من ASTM A139 | 0.26 | | 1.00 | 0.035 | 0.035 |
| ASTM A252 الدرجة 3 | | | | 0.050 | |
| الصف B من API 5L (L245) PSL1 (الملحوم) | 0.26 | | 1.20 | 0.030 | 0.030 |
| الصف B60 من الصف ASTM A672(t ≤ 25 mm مثال) | 0.24 | 0.45(Si min 0.13) | 0.98 | 0.025 | 0.025 |
| EN 10219 S355J2H | 0.22 | 0.55 | 1.60 | 0.030 | 0.030 |
| الدرجة / المعيار | قوة العائد (دقيقة) | قوة الشد | الطول / الملاحظات |
|---|---|---|---|
| الصف B من ASTM A139 | 240 MPa (دقيقة) | 415 MPa (دقيقة) | الطول غالبا ما يتم تحديده حسب الصف / الممارسة القياسية |
| ASTM A252 الدرجة 3 | 310 MPa (دقيقة) | 455 مبا (دقيقة) | ≥ 20% للجدار الاسمي ≥ 7,9 ملم (وفقاً للمتطلبات المشار إليها) |
| الصف B من API 5L (L245) | 245 MPa (دقيقة) | 415 MPa (دقيقة) | متطلبات قوة الشد لللحام تتماشى مع جسم الأنابيب (حسب الملخصات القياسية) |
| الصف B60 من الصف ASTM A672 | 220 MPa (دقيقة) | 415-550 مبا | بالنسبة للأنابيب EFW المصنوعة من اللوحات الكهروضوئية (تعتمد على الصف) |
| EN 10219 S355J2H(t ≤ 16 ملم) | 355 MPa (دقيقة) | 470 ∼ 630 مبا | إطالة ≥20%؛ تأثير 27 J @ -20°C |
ASTM
الصيغة ASTM A1097/A1097Mأنابيب الصلب، الكربون، التفاعل الكهربائي (قوس) -معالجة (NPS 10 وأكبر)
ذات الصلة (بدائل المشروعات): ASTM A139 (أنابيب EFW) ، ASTM A252 (أعمدة الأنابيب/غلاف الأنابيب) ، ASTM A671/A672 (أنابيب EFW من لوحة PV)
إين
EN 10219 (القطع الجوفية الهيكلية المطاومة بالبرد) تستخدم عادةً لتطبيقات الغلاف الهيكلي/الميكانيكي
EN 10217-1 (أنابيب الفولاذ المطاوئة لأغراض الضغط) when when pressure classification is required
EN ISO 3183 (الأنابيب الحديدية) عندما يُطلب معادلة الأنابيب/الأنابيب الحديدية
GOST
GOST 20295 (أنابيب الفولاذ المطاومة للأنابيب الجذعية)
GOST 10704 / GOST 10705 (أنابيب الفولاذ المصفحة بالكهرباء)
الـ JIS
JIS G3452 (أنابيب الفولاذ الكربوني للأنابيب العادية)
JIS G3454 (أنابيب من الفولاذ الكربوني لخدمة الضغط)
JIS G3444 (المقاطع الجوفية الهيكلية)
GB
GB/T 9711 (أنابيب خطية)
GB/T 3091 (أنابيب صلبة مصفحة لتوصيل السائل بضغط منخفض)
GB/T 13793 (أنابيب الصلب المطاوئة طولياً)
عامة:البناء بدون خنادق، وحماية المرافق تحت الأرض، والأغلفة الهيكلية / الميكانيكية، ودعم التثبيت عندما يحتاج الأنبوب الناقل إلى حماية ميكانيكية.
نموذجية حيث يتم استخدامها داخل هذه الحقول
الحفر الأفقي تحت الأرض / HDD:غطاء/غطاء لحماية خطوط الناقلة وتثبيت المعابر
حفر الأنفاق / إزالة الأنابيب / حفر الحفر:أنبوب الغلاف كعنصر مرفوع أو غلاف وقائي
المعابر المفتوحة للخنادق:أغطية الغطاء للطرق / السكك الحديدية / الممرات العامة
مشروعات ميكانيكية:غطاء الحائط الثقيل، الحماية الهيكلية، الأغراض المصنوعة حيث يتطلب OD الكبير والخياطات الصلبة لللحام
الجواب: المصنعين يمكنهم أيضاً التجارة.
ج: بشكل عام ، فهي 10-15 أيام إذا كانت البضائع في المخزون ، أو أنها 30-40 يوما إذا كانت البضائع ليست في المخزون ، فهي وفقا للكمية.
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
|
|
