| الـ MOQ: | 1 طن |
| السعر: | 800-1000 USD/Tons |
| العبوة القياسية: | في حزم أو في صناديق خشبية. |
| فترة التسليم: | 20-30days على المنتجات |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | 60000 طن / طن سنويا |

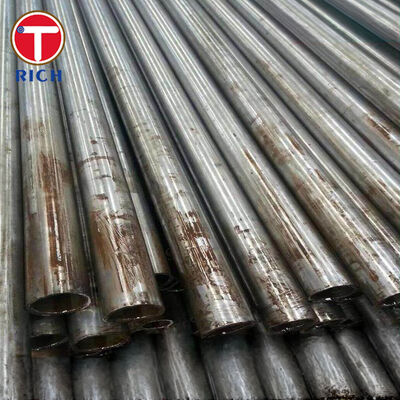

تم تصميم أنبوب الفولاذ الكربوني غير الملحوم ASTM A524 بشكل أساسي لأنظمة أنابيب الضغط التي تعمل في درجات حرارة جوية ومعتدلة الانخفاض. يتم تصنيعه من فولاذ كربوني مقتل ذو حبيبات دقيقة ويتم توريده إما من الدرجة الأولى أو الدرجة الثانية حسب سمك الجدار.
يمكن إنتاج الأنبوب عن طريق التشطيب الساخن أو السحب البارد ويجب أن يخضع للمعالجة الحرارية بعد التشكيل. إنه مناسب للحام والانحناء والتشفيه واللف الضيق وعمليات التصنيع المماثلة. يشمل التوريد النموذجي الفحص البعدي واختبار الشد واختبار التسوية أو الانحناء والفحص الهيدروستاتيكي أو الفحص غير الإتلافي المعتمد.
يغطي ASTM A524/A524M أحجام الأنابيب من NPS 1/8 إلى NPS 26، المقابلة لـ DN 6 إلى DN 650. يتم توريد الأبعاد بشكل عام وفقًا لـ ASME B36.10M ما لم ينص المشتري على خلاف ذلك.
| البند | المواصفات |
|---|---|
| المنتج | أنبوب فولاذي كربوني غير ملحوم |
| المادة | فولاذ كربوني مقتل ذو حبيبات دقيقة |
| المعيار | ASTM A524/A524M |
| الدرجات | الدرجة الأولى والدرجة الثانية |
| عملية التصنيع | مشطب بالحرارة أو مسحوب على البارد |
| حجم الأنبوب الاسمي | NPS 1/8 إلى NPS 26 |
| نطاق الحجم المتري | DN 6 إلى DN 650 |
| القطر الخارجي النموذجي | 10.3 مم إلى 660.4 مم |
| سمك الجدار | وفقًا لـ ASME B36.10M أو مخصص |
| الطول | 1-12 متر، طول ثابت، طول عشوائي، أو مخصص |
| نهايات الأنبوب | عادية، مشطوفة، ملولبة، أو مخصصة |
| الأساس البعدي | ASME B36.10M |
| تفاوت القطر الخارجي | وفقًا لـ ASTM A530/A530M ومتطلبات الشراء |
| تفاوت سمك الجدار | عادة لا يزيد عن 12.5% أقل من السماكة الاسمية |
| تفاوت الطول | وفقًا للطول المطلوب واتفاقية الشراء |
| الاستقامة | مستقيم تجاريًا أو يتم التحكم فيه بمواصفات الشراء |
| حالة السطح | أسود، مخلل، مزيت، مصقول بالخرز، أو مطلي واقي |
| المعالجة الحرارية | تم إعادة تسخينه فوق 845 درجة مئوية وتم تبريده بالهواء |
| الاختبار | اختبار الشد، التسوية، الانحناء، الهيدروستاتيكي، أو الاختبار الكهربائي غير الإتلافي |
| وثائق الفحص | EN 10204 3.1 متاح عند الطلب |
يجب أن يتم إنتاج أنابيب ASTM A524 من فولاذ مقتل بالكامل باستخدام ممارسة الحبيبات الدقيقة. هذا المسار المتحكم فيه لصناعة الصلب يحسن التوحيد الهيكلي ويدعم الأداء الموثوق في التشكيل واللحام وخدمة الضغط.
يقتصر الحد الأقصى لمحتوى الكربون على 0.21%، بينما يتم التحكم في المنغنيز بين 0.90% و 1.35%. يوفر هذا التركيب توازنًا عمليًا بين القوة والمتانة وقابلية اللحام.
يتم تحديد اختيار الدرجة حسب سمك الجدار:
تنطبق الدرجة الأولى على سماكات الجدران البالغة 9.52 مم وما دونها.
تنطبق الدرجة الثانية على سماكات الجدران التي تزيد عن 9.52 مم.
توفر الدرجة الأولى حد أدنى لقوة الخضوع يبلغ 240 ميجا باسكال. توفر الدرجة الثانية حدًا أدنى لقوة الخضوع يبلغ 205 ميجا باسكال مع زيادة الحد الأدنى للاستطالة للأنابيب ذات الجدران السميكة.
يتم إعادة تسخين كل من الأنابيب المشطبة بالحرارة والمسحوبة على البارد إلى درجة حرارة أعلى من 845 درجة مئوية. يتم تبريدها لاحقًا في الهواء أو داخل غرفة التبريد لفرن ذي جو متحكم فيه.
تقلل هذه المعالجة من إجهادات التشكيل المتبقية وتنتج خصائص ميكانيكية أكثر اتساقًا في جميع أنحاء مقطع الأنبوب.
يهدف أنبوب ASTM A524 إلى أن يظل مناسبًا لـ:
اللحام
الانحناء البارد
التشفيه
اللف الضيق
التشغيل الآلي
تشكيل النهاية
تجميع نظام الضغط
يجب أن تظل إجراءات التصنيع مؤهلة وفقًا لرمز المعدات النهائي وظروف التشغيل.
قضية شراء متكررة هي طلب الدرجة الأولى أو الدرجة الثانية دون تأكيد سمك الجدار الاسمي الفعلي. لا يعامل ASTM A524 هذه كدرجات مواد قابلة للتبديل بحرية.
تطابق عملية مراجعة المواد لدينا سمك الجدار المطلوب مع التصنيف الصحيح:
سمك الجدار حتى 9.52 مم وشاملًا: الدرجة الأولى
سمك الجدار أعلى من 9.52 مم: الدرجة الثانية
يمنع هذا تحديد الدرجة غير الصحيح في عروض الأسعار وسجلات التصنيع وعلامات الأنابيب وشهادات الفحص.
يطلب المشترون لأنابيب خدمة الضغط عادةً دليلًا على أن المادة قد تلقت المعالجة الحرارية المحددة بعد التشكيل.
يمكن أن تشمل سجلات الإنتاج:
رقم الدفعة
مسار التصنيع
حالة المعالجة الحرارية
التحليل الكيميائي
نتائج اختبار الشد
نتائج الاختبار الهيدروستاتيكي أو غير الإتلافي
الأبعاد النهائية
علامة المنتج
شهادة فحص EN 10204 3.1
يدعم هذا التتبع الفحص الوارد ومراجعة وثائق معدات الضغط.
لا تكفي أبعاد الأنبوب وحدها لتحديد طلب ASTM A524. يجب على المشتري أيضًا تحديد الجدول الزمني المطلوب ونهاية الأنبوب وطريقة الاختبار والطول وحالة السطح ووثائق الفحص.
قبل التصنيع، يمكن مراجعة الطلب لـ:
NPS أو القطر الخارجي
سمك الجدار الاسمي أو الجدول الزمني
الدرجة الأولى أو الدرجة الثانية
حالة التشطيب الساخن أو السحب البارد
طول ثابت أو عشوائي
نهايات عادية أو مشطوفة
اختبار هيدروستاتيكي أو غير إتلافي
حماية السطح
متطلبات العلامات
نوع شهادة الفحص
يقلل هذا من الانحرافات الفنية بين أمر الشراء وخطة الإنتاج ووثائق الفحص النهائية.
| نظام المعايير | المعيار المطبق | الوصف |
|---|---|---|
| ASTM | ASTM A524/A524M | أنبوب فولاذي كربوني غير ملحوم للخدمة الجوية ودرجات الحرارة المنخفضة |
| ASTM | ASTM A530/A530M | متطلبات عامة لأنابيب الفولاذ الكربوني والسبائك المتخصصة |
| ASME | ASME SA-524/SA-524M | مواصفات مادة رمز معدات الضغط بناءً على ASTM A524 |
| ASME | ASME B36.10M | أبعاد وجداول الأنابيب الفولاذية المطروعة الملحومة وغير الملحومة |
| EN | EN 10216-1 | أنابيب فولاذية غير ملحومة غير سبائكية بخصائص محددة في درجة حرارة الغرفة |
| EN | EN 10216-3 | أنابيب فولاذية سبائكية غير ملحومة ذات حبيبات دقيقة لأغراض الضغط |
| JIS | JIS G3460 | أنابيب فولاذية لخدمة درجات الحرارة المنخفضة |
| GB | GB/T 18984 | أنابيب فولاذية غير ملحومة لأنابيب خدمة درجات الحرارة المنخفضة |
| GOST | GOST 8732 | أبعاد الأنابيب الفولاذية غير الملحومة المشطبة بالحرارة والأساس العام للتوريد |
يمكن استخدام أنابيب الفولاذ الكربوني غير الملحوم ASTM A524 لأنابيب النقل المتصلة بخزانات تخزين السوائل ذات درجات الحرارة المنخفضة حيث تسمح درجة حرارة التصميم المحددة وضغط التصميم وسمح التآكل ورمز الأنابيب المطبق بإنشاء الفولاذ الكربوني.
في هذا التطبيق، تنقل الأنابيب سائل العملية بين وعاء التخزين ووحدة المضخة وتجميع الصمام ومعدات العملية النهائية. يلغي البناء غير الملحوم خط اللحام الطولي، بينما يدعم هيكل الفولاذ المقتل ذو الحبيبات الدقيقة التشكيل واللحام أثناء تصنيع النظام.
يجب تأكيد اختيار المادة النهائية مقابل الحد الأدنى لدرجة حرارة المعدن التصميمية ومتطلبات اختبار التأثير لرمز الهندسة المطبق. لا ينبغي افتراض أن ASTM A524 مناسب للخدمة المبردة دون مراجعة تصميم كاملة.
| الدرجة | C، الحد الأقصى. % | Mn، % | Si، % | P، الحد الأقصى. % | S، الحد الأقصى. % |
|---|---|---|---|---|---|
| ASTM A524 الدرجة الأولى | 0.21 | 0.90-1.35 | 0.10-0.40 | 0.035 | 0.035 |
| ASTM A524 الدرجة الثانية | 0.21 | 0.90-1.35 | 0.10-0.40 | 0.035 | 0.035 |
| الدرجة | سمك الجدار المطبق | قوة الشد، ميجا باسكال | الحد الأدنى لقوة الخضوع، ميجا باسكال | الحد الأدنى للاستطالة الطولية، % | الحد الأدنى للاستطالة العرضية، % |
|---|---|---|---|---|---|
| ASTM A524 الدرجة الأولى | 9.52 مم وما دونها | 415-585 | 240 | 30 | 16.5 |
| ASTM A524 الدرجة الثانية | أعلى من 9.52 مم | 380-550 | 205 | 35 | 25 |
يجب أن يكون الفولاذ مقتلًا بالكامل ومصنعًا باستخدام ممارسة الحبيبات الدقيقة. قد يتم إنتاجه عن طريق الفرن الكهربائي أو الأكسجين الأساسي أو عملية أخرى تسمح بها النسخة المطبقة من المعيار.
قد يكون الأنبوب مشطبًا بالحرارة أو مسحوبًا على البارد، مع مراعاة أحكام التصنيع المتعلقة بالحجم. بعد التشكيل، يجب إعادة تسخين الأنبوب فوق 845 درجة مئوية وتبريده في الهواء أو في غرفة التبريد لفرن ذي جو متحكم فيه.
تشمل تسلسل الإنتاج النموذجي:
صناعة الصلب والتحليل الكيميائي
تحضير البليت
الثقب
الدرفلة الساخنة أو السحب البارد
المعالجة الحرارية
التسوية
تشطيب النهاية
الفحص البعدي
الاختبار الميكانيكي
الاختبار الهيدروستاتيكي أو غير الإتلافي
حماية السطح
الوسم والشهادات
| الفحص أو الاختبار | الغرض |
|---|---|
| تحليل المنتج | يؤكد التركيب الكيميائي |
| اختبار الشد | يتحقق من قوة الشد وقوة الخضوع والاستطالة |
| اختبار التسوية | يقيم المتانة وسلامة المواد |
| اختبار الانحناء | يؤكد أداء الانحناء للأحجام المطبقة |
| الاختبار الهيدروستاتيكي | يتحقق من سلامة الضغط |
| الاختبار الكهربائي غير الإتلافي | فحص بديل عند السماح به وطلبه |
| الفحص البعدي | يؤكد القطر وسمك الجدار والطول وحالة النهاية |
| الفحص البصري | يكتشف عيوب السطح الضارة |
| التحقق من العلامات | يؤكد المعيار والدرجة والحجم والشركة المصنعة والتتبع |
