| الـ MOQ: | 1 طن |
| السعر: | 800-1000 USD/Tons |
| العبوة القياسية: | في حزم أو في صناديق خشبية. |
| فترة التسليم: | 20-30days على المنتجات |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | 60000 طن / طن سنويا |

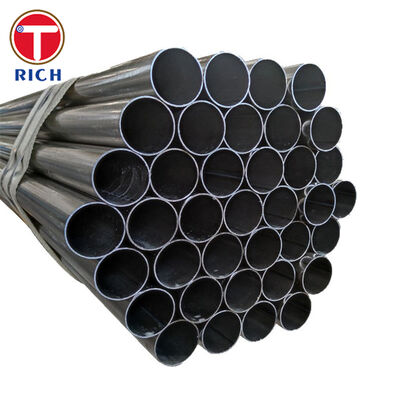

أنابيب الصلب الملحومة بالمقاومة الكهربائية ASTM A523 مصنعة خصيصاً كقناة محكمة الضغط لأنظمة الكابلات الكهربائية من نوع أنابيب الضغط العالي.يتم توفيرها في البناء من النوع E، تغطي NPS 4 إلى NPS 12 ، مع سمك الجدران الاسمية من 5.56 ملم إلى 14.27 ملم اعتمادا على الحجم المطلوب.
على عكس أنابيب الضغط ذات الأغراض العامة ، يهدف أنبوب ASTM A523 إلى تشكيل علبة فولاذية مستمرة حول الكابلات الكهربائية عالية الجهد والسائل العازل أو الغاز الذي يتم الحفاظ عليه تحت الضغط.لذلك يجب أن توفر الأنابيب أبعاد خاضعة للرقابة، سلامة خيط ERW الموثوق بها ، الأسطح الداخلية الناعمة ، قابلية لحام ومقاومة التسرب أثناء الخدمة تحت الأرض لفترة طويلة.
يتم اختيار الدرجة A عادةً عندما تكون هناك حاجة إلى ثني واسع النطاق أو إشعال أو إيقاف. توفر الدرجة B قوة أدنى أعلى مع بقائها مناسبة لللحام والعمليات العادية للتشكيل.
| البند | المواصفات المتاحة |
|---|---|
| المنتج | أنابيب فولاذية مصفحة بالمقاومة الكهربائية |
| نوع التصنيع | ASTM A523 النوع E ، مقاوم للكهرباء |
| المواد | فولاذ الكربون |
| المعيار | أيه إس تي إم A523/A523M |
| الدرجات | الدرجة A و B |
| الحجم الاسمي للأنابيب | NPS 4 NPS 12 |
| نطاق DN | DN 100 DN 300 |
| قطر خارجية | 114.33323.9 ملم |
| سمك الحائط الاسمي | 5.56 14.27 ملم |
| الطول | 1 ∼ 12 م، طول ثابت أو عشوائي متاح |
| الحالة النهائية | النهاية العادية، قطع مربع |
| معدل التسامح مع قطر الخارج | يتم التحكم بها وفقًا لمتطلبات شراء ASTM A523/A523M |
| تحمل سمك الجدار | الحد الأدنى الحقيقي لسمك الحائط لا يزيد عن 12.5٪ أقل من سمك الاسمية المحددة |
| التوالي | مستقيم تجاريًا ؛ وجود احتمالات تسمح بتعديل أكثر صرامة للفريق حسب الاتفاق |
| حالة سطح | أسود، عاري، مطلي بالزيت أو مطلي بالخارج كما هو محدد |
| السطح الداخلي | نظيفة ومناسبة لتركيب الكابلات وخدمة السائل العازل |
| حالة لحام | خيط ERW الطويل مع الاندماج المتحكم فيه والبلاش الداخلي المحذوف |
| المعالجة الحرارية | معالجة لحام أو معالجة حرارية للجسم كله عندما يتم تحديدها في إجراءات التصنيع المعمول بها |
| الاختبار | اختبارات السحب والتسطيح والهيدرولوجية |
| وثائق التفتيش | شهادة فحص EN 10204 3.1 متاحة |
| تفتيش إضافي | فحص لحام بالموجات فوق الصوتية أو الكهرومغناطيسية متاح بموجب اتفاقية الشراء |
| الحجم الاسمي | DN | قطر خارجي محدد |
|---|---|---|
| NPS 4 | DN 100 | 114.3 ملم |
| NPS 5 | DN 125 | 141.3 ملم |
| NPS 6 | DN 150 | 168.3 ملم |
| NPS 8 | DN 200 | 219.1 ملم |
| NPS 10 | DN 250 | 273.0 ملم |
| NPS 12 | DN 300 | 323.9 ملم |
يتم اختيار سمك الحائط الاسمي وفقًا لحجم الأنابيب وتصميم المشروع ، ضمن النطاق القياسي ASTM A523 من 5.56 × 14.27 مم.يمكن تقديم مجموعات أبعاد أخرى عندما تكون متوافقة مع جميع المتطلبات المتبقية من ASTM A523/A523M.
يتم إنتاج الخياطة الطولية عن طريق لحام المقاومة الكهربائية دون إضافة معدن ملء متعمد. يتم توليد حرارة اللحام في حواف الشريط ،تليها ضغط ميكانيكي لتشكيل لحام مزور مستمر.
يتم اختبار كل أنبوب هيدروستاتيكيا للتحقق من احتواء الضغط. يهدف الاختبار إلى تحديد التسرب عبر الجدار،الاندماج غير الكامل لللحام وغيره من الاختلالات المرتبطة بالضغط قبل الشحن.
تتطلب دوائر الكابلات عالية الضغط مرورًا داخليًا سلسًا نسبيًا لأن الكابلات الكهربائية قد تتم سحبها من خلال أقسام أنابيب طويلة بعد تجميع الميدان.حواف حادة، الحجم الثقيل أو القيود الأبعاد المحلية يمكن أن يضر غطاء الكابل أو زيادة مقاومة التثبيت.
لذلك يتم التحكم في تعزيز اللحام الداخلي وتقطيعه وفقًا لإجراءات التصنيع ومواصفات الشراء.
الدرجة A لديها أقصى قوة سحب 330 MPa وأقل قوة تسريب 205 MPa.مستوى قوته المنخفض يمنح مرونة تشكيل أكبر ويجعله الصف المفضل للمشاريع التي تتطلب ثنيًا واسعًا، يشتعل أو يرن.
الصف B لديه أقصى قوة سحب 415 MPa وأقل قوة تسريب 240 MPa.يتم اختياره عندما تكون هناك حاجة إلى قوة ميكانيكية أعلى مع الحفاظ على القدرة على اللحام والقدرة الطبيعية على التشكيل البارد.
يتم التحكم في حدود الكربون والمنغنيز لتوفير توازن عملي بين القوة والقدرة على اللحام وأداء التشكيل.يمكن تحضير النهايات العادمة لحام المضرب الميداني باستخدام إجراء لحام معتمد مناسب للدرجة المطلوبة وسماكة الجدار.
يتم التحكم في القطر الخارجي المحدد، وسمك الحائط، والربعية النهائية والسلاسة لدعم محاذاة المجال.الهندسة الدقيقة تقلل من عدم التطابق بين أقسام الأنابيب المجاورة وتسهل لحام المجال المحيطي المتسق.
بالنسبة لموجات الكابلات عالية الضغط، فإن الفحص البصري وحده غير كافٍ لأن انقطاعات التماسك الصغيرة قد تصبح مسارات تسرب بعد التثبيت.
خطة التفتيش لدينا يمكن أن تجمع بين:
الاختبار الهيدروستاتيكي لكل أنبوب
التفتيش بالموجات فوق الصوتية أو الكهرومغناطيسية لمنطقة الصلان
اختبارات التسطيح لصلبة اللحام ومرونته
اختبار السحب حسب مجموعة الإنتاج
الفحص البصري والبعدي للخيط الطولي
يمكن تضمين سجلات التفتيش وتتبع المواد في حزمة وثائق التصنيع.
يقلق المقاولون المحترفون في أنظمة الكابلات من ضوء اللحام الداخلي، وأطراف الأنابيب الحادة، والحجم والمواد الغريبة لأن هذه الظروف يمكن أن تؤذي أغطية الكابلات أثناء التثبيت.
لتقليل هذه المخاطر، يمكن أن يتم تزويد الأنابيب:
فلاش ERW الداخلي الذي يتم التحكم به وتحليله
الأطراف العادية المزقجة
أسطح داخلية نظيفة
إزالة القشرة المفتوحة والمواد الغريبة
فحص نظافة داخلية اختياري
أغطية الحماية للنقل والتخزين
يمكن تعريف متطلبات قبول السطح الداخلي في طلب الشراء قبل الإنتاج.
يمكن أن يؤدي سوء مربع النهاية أو التبويض المفرط أو القطر الخارجي غير المتسق إلى اختلاف الفجوة الجذرية وعدم المواءمة المحيطية لللحام في المجال.
تحكمنا الأبعاد يتضمن:
فحص القطر الخارجي في مواقع متعددة للأنابيب
التحقق من سمك الجدار
فحص المربع النهائي
فحص المستقيم
فحص الدورة النهائية والبيض
المطابقة وتحديد أجزاء المشروع الخاص
ويمكن أيضاً توفير الحواف وفقاً لمواصفات لحام ميدانية معتمدة، على الرغم من أن المنتج القياسي مزود بأطراف بسيطة.
| المعيار | أهمية |
|---|---|
| أيه إس تي إم A523/A523M | معيار المنتج الأساسي للأنابيب الفولاذية العادية والتي لا توجد فيها خيوط، والتي تستخدم في دوائر الكابلات من نوع الأنابيب عالية الضغط |
| أسميه بي 36.10 م | مرجعية لأبعاد أنابيب الفولاذ الكربوني الموحدة |
| أيه إس تي إم A530/A530M | المتطلبات العمومية للأبعاد والاختبار والتصنيع عندما يشار إليها في مواصفات المنتج |
| أيه إس تي إم A53 / A53M | أنابيب ضغط عامة لحامية وبدون خيوط من الفولاذ الكربوني؛ ليست بديلاً مباشراً عن ASTM A523 |
| EN 10217-1 | أنابيب أوروبية لحامية من الفولاذ غير المقاوم للضغط؛ تتطلب مساوية المشروع مراجعة هندسية |
| JIS G 3454 | أنابيب من الفولاذ الكربوني للخدمة تحت الضغط؛ ليست مكافئة مباشرة لـ ASTM A523 |
| GB/T 3091 | أنابيب صلبة مصفحة لخدمة السوائل بضغط منخفض؛ غير مناسبة كبديل تلقائي لـ ASTM A523 |
| GOST 10704 / GOST 10705 | أبعاد أنابيب الصلب الطولية المطاوئة كهربائياً والمتطلبات التقنية؛ يجب تقييم المساواة من خلال العقد |
لا ينبغي استبدال ASTM A523 بمعيار عام لأنابيب الضغط دون موافقة من مصمم نظام الكابلات.تتعلق أحكام التشكيل ومتطلبات الاختبار بشكل خاص بدوائر الكابلات الكهربائية من نوع الأنابيب عالية الضغط.
يستخدم الأنابيب كغلاف فولاذي مصفح لدائرة كابل نقل تحت الأرض مليئة بالزيت عالي الضغط.
يتم محاذاة أطوال الأنابيب الفردية وتلحينها في الحقل لإنشاء قناة ثابتة محكمة الضغط. ثم يتم تثبيت كابلات كهربائية عالية الجهد داخل الأنابيب،ويتم ملء الدائرة المكتملة بالسائل الديليكتريك المضغوط.
الأنبوب الصلب يؤدي عدة وظائف:
يحتوي على السائل الكهربائي المضغوط
يحمي الكابلات الكهربائية من أحمال التربة والصدمات الميكانيكية
يوفر مسارًا مستمرًا ومتحكم به لتركيب الكابلات
يقاوم الأحمال الخارجية أثناء الخدمة تحت الأرض
يدعم المفاصل المطاطية الصلبة للنفايات بين أقسام الأنابيب
يحمي نظام الكابلات من الرطوبة والتعرض للبيئة
لا يستهدف أنبوب العمل كموصل كهربائي نفسه ويجب عدم تحديده كخط نقل عام للنفط أو الغاز أو سائل العملية دون تقييم هندسي منفصل.
| الصف ASTM A523 | الكربون، C | المانغنيز | الفوسفور، P | الكبريت، S |
|---|---|---|---|---|
| الدرجة A | 0.25 في المئة كحد أقصى | 0. 95% كحد أقصى | 0.035% كحد أقصى | 0.035% كحد أقصى |
| الدرجة ب | 0.30 ٪ على الأكثر | 1.20% كحد أقصى | 0.035% كحد أقصى | 0.035% كحد أقصى |
| الصف ASTM A523 | الحد الأدنى لقوة الشد | الحد الأدنى لقوة العائد | الطول |
|---|---|---|---|
| الدرجة A | 330 MPa / 48 ksi | 205 MPa / 30 ksi | تم تحديدها وفقًا لمعادلة مساحة العينة ASTM A523 |
| الدرجة ب | 415 MPa / 60 ksi | 240 MPa / 35 ksi | تم تحديدها وفقًا لمعادلة مساحة العينة ASTM A523 |
الجواب: المصنعين يمكنهم أيضاً التجارة.
ج: بشكل عام ، فهي 10-15 أيام إذا كانت البضائع في المخزون ، أو أنها 30-40 يوما إذا كانت البضائع ليست في المخزون ، فهي وفقا للكمية.
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
