| الـ MOQ: | 1 طن |
| السعر: | 800-1000 USD/Tons |
| العبوة القياسية: | في حزم أو في صناديق خشبية. |
| فترة التسليم: | 20-30days على المنتجات |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | 60000 طن / طن سنويا |

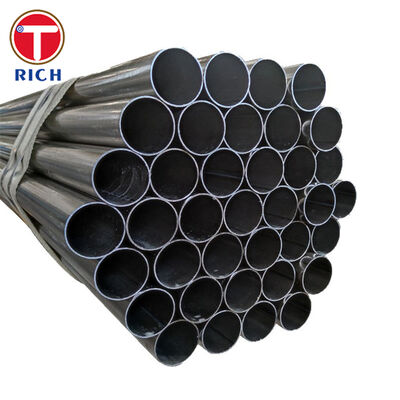

أنبوب فولاذي ملحوم بالمقاومة الكهربائية ذو نهاية عادية من ASTM A523 مصنع خصيصًا كقناة محكمة الضغط لأنظمة الكابلات الكهربائية من نوع الأنابيب عالية الضغط. يتم توريده في بناء من النوع E، ويغطي NPS 4 إلى NPS 12، بسماكات جدار اسمية من 5.56 مم إلى 14.27 مم حسب الحجم المطلوب.
على عكس أنابيب الضغط للأغراض العامة، فإن أنابيب ASTM A523 مخصصة لتشكيل غلاف فولاذي مستمر حول الكابلات الكهربائية عالية الجهد وسائل العزل أو الغاز الذي يتم الحفاظ عليه تحت الضغط. لذلك يجب أن يوفر الأنبوب أبعادًا مضبوطة، وسلامة لحام ERW موثوقة، وأسطحًا داخلية ناعمة، وقابلية للحام، ومقاومة للتسرب أثناء الخدمة الطويلة تحت الأرض.
عادةً ما يتم اختيار الدرجة A حيث تكون الانحناءات أو التوسيعات أو التوسيعات الكبيرة مطلوبة. توفر الدرجة B قوة دنيا أعلى مع بقائها مناسبة للحام وعمليات التشكيل العادية.
| بند | المواصفات المتاحة |
|---|---|
| منتج | أنبوب فولاذي ملحوم بالمقاومة الكهربائية ذو نهاية عادية |
| نوع التصنيع | ASTM A523 النوع E، ملحوم بالمقاومة الكهربائية |
| مادة | فولاذ كربوني |
| معيار | ASTM A523/A523M |
| درجات | الدرجة A والدرجة B |
| حجم الأنبوب الاسمي | NPS 4 - NPS 12 |
| نطاق DN | DN 100 - DN 300 |
| القطر الخارجي | 114.3 - 323.9 مم |
| سمك الجدار الاسمي | 5.56 - 14.27 مم |
| الطول | 1-12 متر، أطوال ثابتة أو عشوائية متاحة |
| حالة النهاية | نهاية عادية، قطع مربع |
| تفاوت القطر الخارجي | يتم التحكم فيه وفقًا لمتطلبات الشراء ASTM A523/A523M |
| تفاوت سمك الجدار | لا يزيد سمك الجدار الأدنى الفعلي عن 12.5% أقل من السمك الاسمي المحدد |
| الاستقامة | مستقيم تجاريًا؛ تتوفر تفاوتات أكثر صرامة خاصة بالمشروع بالاتفاق |
| حالة السطح | أسود، عاري، مدهون بالزيت أو مطلي خارجيًا حسب المواصفات |
| السطح الداخلي | نظيف ومناسب لتركيب الكابلات وخدمة سائل العزل |
| حالة اللحام | لحام طولي ERW مع اندماج متحكم فيه وفلاش داخلي مقصوص |
| المعالجة الحرارية | معالجة لحام اللحام أو معالجة حرارية لكامل الجسم عند تحديدها بواسطة إجراء التصنيع المطبق |
| الاختبار | اختبار الشد، والتسطيح، والهيدروستاتيكي |
| وثائق الفحص | شهادة فحص EN 10204 3.1 متاحة |
| فحص إضافي | فحص لحام بالموجات فوق الصوتية أو كهرومغناطيسي متاح باتفاق شراء |
| الحجم الاسمي | DN | القطر الخارجي المحدد |
|---|---|---|
| NPS 4 | DN 100 | 114.3 مم |
| NPS 5 | DN 125 | 141.3 مم |
| NPS 6 | DN 150 | 168.3 مم |
| NPS 8 | DN 200 | 219.1 مم |
| NPS 10 | DN 250 | 273.0 مم |
| NPS 12 | DN 300 | 323.9 مم |
يتم اختيار سمك الجدار الاسمي وفقًا لحجم الأنبوب وتصميم المشروع، ضمن نطاق ASTM A523 القياسي من 5.56 إلى 14.27 مم. يمكن توريد مجموعات أبعاد أخرى عندما تتوافق مع جميع المتطلبات المتبقية من ASTM A523/A523M.
يتم إنتاج اللحام الطولي عن طريق اللحام بالمقاومة الكهربائية دون إضافة متعمدة لمعدن الحشو. يتم توليد حرارة اللحام عند حواف الشريط، تليها ضغط ميكانيكي لتشكيل لحام مطروق مستمر.
يتم اختبار كل أنبوب هيدروستاتيكيًا للتحقق من احتواء الضغط. يهدف الاختبار إلى تحديد التسرب عبر الجدار، والاندماج غير الكامل للحام، والعيوب الأخرى المتعلقة بالضغط قبل الشحن.
تتطلب دوائر الكابلات عالية الضغط ممرًا داخليًا أملسًا نسبيًا لأن الكابلات الكهربائية قد يتم سحبها عبر أقسام أنابيب طويلة بعد التجميع الميداني. يمكن أن يؤدي الوميض الزائد للحام الداخلي، أو الحواف الحادة، أو القشور الثقيلة، أو القيود البعدية المحلية إلى إتلاف غلاف الكابل أو زيادة مقاومة التركيب.
لذلك يتم التحكم في تعزيز اللحام الداخلي وقصه وفقًا لإجراء التصنيع ومواصفات الشراء.
تتمتع الدرجة A بقوة شد دنيا تبلغ 330 ميجا باسكال وقوة خضوع دنيا تبلغ 205 ميجا باسكال. يوفر مستوى قوتها المنخفض مرونة تشكيل أكبر ويجعلها الدرجة المفضلة للمشاريع التي تتطلب انحناءات أو توسيعات أو توسيعات كبيرة.
تتمتع الدرجة B بقوة شد دنيا تبلغ 415 ميجا باسكال وقوة خضوع دنيا تبلغ 240 ميجا باسكال. يتم اختيارها عندما تكون هناك حاجة إلى قوة ميكانيكية أعلى مع الحفاظ على قابلية اللحام وقدرة التشكيل البارد العادية.
يتم التحكم في حدود الكربون والمنغنيز لتوفير توازن عملي بين القوة وقابلية اللحام وأداء التشكيل. يمكن تحضير الأطراف العادية للحام التناكبي الميداني باستخدام إجراء لحام معتمد مناسب للدرجة وسمك الجدار المطلوب.
يتم التحكم في القطر الخارجي المحدد، وسمك الجدار، واستقامة النهاية، والاستقامة لدعم المحاذاة الميدانية. تقلل الهندسة الدقيقة من عدم التطابق بين أقسام الأنابيب المتجاورة وتسهل لحامات المحيط الميدانية المتسقة.
بالنسبة لقنوات الكابلات عالية الضغط، لا يكفي الفحص البصري وحده لأن عيوب اللحام الصغيرة قد تصبح مسارات تسرب بعد التركيب.
يمكن أن تجمع خطة الفحص لدينا بين:
اختبار هيدروستاتيكي لكل أنبوب
فحص بالموجات فوق الصوتية أو كهرومغناطيسي لمنطقة اللحام
اختبارات التسطيح لسلامة اللحام وقابليته للتشكيل
اختبار الشد حسب دفعة الإنتاج
فحص بصري وبعدي للحام الطولي
يمكن تضمين سجلات الفحص وإمكانية تتبع المواد في حزمة وثائق التصنيع.
يهتم مقاولو أنظمة الكابلات المحترفون بوميض اللحام الداخلي، ونهايات الأنابيب الحادة، والقشور، والمواد الغريبة لأن هذه الظروف يمكن أن تلحق الضرر بغلاف الكابل أثناء التركيب.
لتقليل هذا الخطر، يمكن توريد الأنبوب مع:
وميض ERW داخلي متحكم فيه ومقصوص
نهايات عادية مشطوفة
أسطح داخلية نظيفة
إزالة القشور السائبة والمواد الغريبة
فحص اختياري للنظافة الداخلية
أغطية نهاية واقية للنقل والتخزين
يمكن تحديد متطلبات قبول السطح الداخلي في أمر الشراء قبل الإنتاج.
يمكن أن تتسبب استقامة النهاية الضعيفة، أو البيضاوية المفرطة، أو القطر الخارجي غير المتسق في تباين فجوة الجذر وعدم محاذاة اللحام المحيطي في الميدان.
يشمل التحكم البعدي لدينا:
فحص القطر الخارجي في مواضع متعددة للأنابيب
التحقق من سمك الجدار
فحص استقامة النهاية
فحص الاستقامة
فحص استدارة النهاية والبيضاوية
مطابقة وتحديد دفعات المشاريع الخاصة
يمكن أيضًا توفير الشطف وفقًا لمواصفات لحام ميدانية معتمدة، على الرغم من أن المنتج القياسي يتم توفيره بأطراف عادية.
| معيار | الملاءمة |
|---|---|
| ASTM A523/A523M | المعيار الأساسي للمنتج للأنابيب الفولاذية السلسة والملحومة بالمقاومة الكهربائية ذات الأطراف العادية المستخدمة في دوائر الكابلات من نوع الأنابيب عالية الضغط |
| ASME B36.10M | مرجع لأبعاد الأنابيب الفولاذية الكربونية القياسية |
| ASTM A530/A530M | المتطلبات العامة للأبعاد والاختبار والصناعة حيث يتم الإشارة إليها بواسطة مواصفات المنتج |
| ASTM A53/A53M | أنابيب الضغط الفولاذية الكربونية الملحومة والسلسة العامة؛ ليست بديلاً مباشرًا لـ ASTM A523 |
| EN 10217-1 | أنابيب الصلب غير السبائكي الملحومة الأوروبية لأغراض الضغط؛ يتطلب تكافؤ المشروع مراجعة هندسية |
| JIS G 3454 | أنابيب فولاذية كربونية لخدمة الضغط؛ ليست مكافئة مباشرة لـ ASTM A523 |
| GB/T 3091 | أنابيب فولاذية ملحومة لخدمة السوائل منخفضة الضغط؛ غير مناسبة كبديل تلقائي لـ ASTM A523 |
| GOST 10704 / GOST 10705 | أبعاد ومتطلبات فنية للأنابيب الفولاذية الملحومة طوليًا كهربائيًا؛ يجب تقييم التكافؤ تعاقديًا |
لا ينبغي استبدال ASTM A523 بمعيار أنابيب ضغط عام دون موافقة مصمم نظام الكابلات. يرتبط تطبيقه وأحكامه التشكيلية ومتطلبات الاختبار الخاصة به بشكل خاص بدوائر الكابلات الكهربائية من نوع الأنابيب عالية الضغط.
يستخدم الأنبوب كغلاف فولاذي ملحوم لدائرة كابلات نقل عالية الضغط مملوءة بالزيت تحت الأرض.
يتم محاذاة أطوال الأنابيب الفردية ولحامها محيطيًا في الميدان لإنشاء قناة مستمرة محكمة الضغط. ثم يتم تركيب الكابلات الكهربائية عالية الجهد داخل الأنبوب، ويتم ملء الدائرة المكتملة بسائل عازل مضغوط.
يقوم الأنبوب الفولاذي بوظائف متعددة:
يحتوي على سائل العزل المضغوط
يحمي الكابلات الكهربائية من أحمال التربة والتأثير الميكانيكي
يوفر مسارًا مستمرًا ومضبوطًا لتركيب الكابلات
يقاوم الأحمال الخارجية أثناء الخدمة تحت الأرض
يدعم وصلات ملحومة مانعة للتسرب بين أقسام الأنابيب
يحمي نظام الكابلات من الرطوبة والتعرض البيئي
لا يُقصد بالأنبوب أن يعمل كالموصل الكهربائي نفسه ولا ينبغي تحديده كخط نقل عام للنفط أو الغاز أو سوائل العمليات دون تقييم هندسي منفصل.
| درجة ASTM A523 | كربون، C | منغنيز، Mn | فوسفور، P | كبريت، S |
|---|---|---|---|---|
| الدرجة A | 0.25% كحد أقصى | 0.95% كحد أقصى | 0.035% كحد أقصى | 0.035% كحد أقصى |
| الدرجة B | 0.30% كحد أقصى | 1.20% كحد أقصى | 0.035% كحد أقصى | 0.035% كحد أقصى |
| درجة ASTM A523 | الحد الأدنى لقوة الشد | الحد الأدنى لقوة الخضوع | الاستطالة |
|---|---|---|---|
| الدرجة A | 330 ميجا باسكال / 48 ksi | 205 ميجا باسكال / 30 ksi | يتم تحديده وفقًا لمعادلة مساحة العينة ASTM A523 |
| الدرجة B | 415 ميجا باسكال / 60 ksi | 240 ميجا باسكال / 35 ksi | يتم تحديده وفقًا لمعادلة مساحة العينة ASTM A523 |
ج: مصنع، يمكننا أيضًا القيام بالتجارة.
ج: بشكل عام، يستغرق الأمر 10-15 يومًا إذا كانت البضائع متوفرة، أو 30-40 يومًا إذا لم تكن البضائع متوفرة، وذلك حسب الكمية.
ج: نعم، يمكننا تقديم العينة مجانًا ولكننا نحتاج إلى دفع تكلفة الشحن.
ج: الدفع= 2000 دولار أمريكي، 30% T/T مقدمًا، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، فلا تتردد في الاتصال بي.
