| الـ MOQ: | 1 طن |
| السعر: | 800-1000 USD/Tons |
| العبوة القياسية: | في حزم أو في صناديق خشبية. |
| فترة التسليم: | 20-30days على المنتجات |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | 60000 طن / طن سنويا |

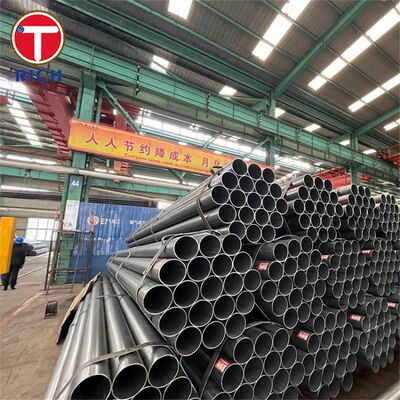

تم تصميم الأنابيب الصلبة المطوية بدقة الباردة GB / T 33156 لتصنيع أسطوانات الضغط من الينابيع الغازية.يتم إنتاج الأنابيب من الأجزاء المجوفة المطاوئة بالمقاومة الكهربائية تليها السحب البارد أو التدحرج البارد، مما يوفر التضيق ، وتحسين التركيز والسطح الداخلي السلس.
دقة الأبعاد وجودة السطح الداخلي مهمة بشكل خاص لأن الأنابيب تعمل عادةً مباشرة مع المكبس والدليل وعنصر الختم وغرفة النيتروجين المضغوطة.الهندسة المستقرة للأنابيب تساعد على تقليل ارتداء الختم، تسرب الغاز، وتغيرات الاحتكاك وقوة التمدد غير متسقة.
GB / T 33156-2016 هو المعيار الصيني المخصص للحصول على أنابيب لحام دقيقة للرواسب الغازية.مشروع مراجعة وطني حاليًا يوحد GB/T 33156-2016 و GB/T 31315-2014 إلى معيار أوسع للأنابيب الهيكلية المطاطية الدقيقة المضغوطة بالبرد أو المطاطية بالبرد.
| البند | المواصفات المتاحة |
|---|---|
| المنتج | أنابيب فولاذية عالية الدقة المطاطية بالبرد أو المشددة بالبرد |
| طريق التصنيع | الشريط الصلب → تشكيل ERW واللحام → معالجة اللحام → السحب البارد أو التنقيب البارد → المعالجة الحرارية → التشطيب |
| المعيار الرئيسي | إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة. |
| درجات المواد | Q195، Q215، Q235، Q275، Q345 |
| الصفوف المقارنة | E155, E195, E235, E275 و E355, مع مراعاة التأكيد التقني |
| قطر خارجية | عادةً 15~200 ملم |
| سمك الجدار | عادةً 0.8~16 ملم |
| الطول | 1~12 م، الطول المتاح للقطع |
| أحجام ربيعات الغاز الشائعة | 15 × 1 ملم، 19 × 1,5 ملم، 20 × 1 ملم، 20 × 1,5 ملم، 23،2 × 1,6 ملم و 25،4 × 0,9 ملم |
| التسامح مع OD | عادة ما يصل إلى ± 0.06 ملم للأحجام الدقيقة المختارة |
| تحمل سمك الجدار | عادة ما يصل إلى ± 0.03 ملم للأحجام المختارة ، مع مراعاة نسبة OD/WT |
| القطر الداخلي | يتم التحكم بها وفقًا لمتطلبات المكبس والسرعة الغازية |
| التوالي | عادة ≤0.5 ملم لكل 1000 ملم |
| خشونة السطح الداخلي | Ra ≤0.4 μm متاحة بعد الرسم الدقيق والتشطيب النهائي |
| البويضات | يتم التحكم فيها ضمن التسامح الأبعاد المطبقة؛ حدود أكثر صرامة متاحة بالاتفاق |
| حالة سطح | طلاء زيتي أو فوسفاتي أو رسوي أو أسود أو حسب الطلب |
| السطح الداخلي | المسلحة باردة، ناعمة، مطوية، مقطوعة أو نظيفة خصيصًا عند الحاجة |
| شروط التسليم | المضغوطة باردة، معفاة من الإجهاد، أو المضغوطة أو المعادلة |
| المعالجة الحرارية | +C، +LC، +SR، +A أو +N وفقا للقوة المطلوبة وظروف التشكيل |
| الحالة النهائية | طواحين مقصورة أو مقصورة أو مقصورة أو مقصورة بدقة |
| التفتيش | فحص الأبعاد، اختبار السحب، اختبار التسطيح، فحص سلامة اللحام، اختبار التيار الدوامي وقياس خشونة السطح |
| الوثائق | شهادة فحص EN 10204 3.1 متاحة |
يمكن التحكم في القطر الداخلي باعتباره الأبعاد الأولية المنصوص عليها. هذا مهم عندما يعمل المكبس الربيع الغازي ، والجذع الموجه وحزمة الختم مباشرة ضد ثقب الأنابيب.
بالنسبة للأحجام المختارة، يمكن التحكم في تساهلات ID في حدود ± 0.03 ∼ 0.05 ملم تقريبًا، مع مراعاة سمك الجدار ونسبة الانخفاض وظروف المعالجة الحرارية.
الرسم البارد الدقيق يقلل من عدم انتظام خط اللحام ويحسن السطح الداخلي مقارنةً بأنبوبات ERW العادية. خشونة السطح الداخلي إلى حوالي Ra 0.4 μm متاحة لتطبيقات أسطوانات الربيع الغازي.
مساحة أكثر سلاسة تساعد:
الرسم البارد من خلال الجهاز و فوق الجهاز يصلح في نفس الوقت القطر الخارجي والقطر الداخلي وتوزيع الجدار.هذا يوفر تركيزية أكثر اتساقا من الأنابيب الميكانيكية القياسية كما لحام.
تساعد المحسنة في الحفاظ على الفراغ المتساوي بين تجمع البستون والحفرة في الأسطوانة.
الحامة الأصلية من ERW تعمل باردة مع جسم الأنابيب.التسخين أو التطبيع يقلل من الفرق بين منطقة اللحام والمواد الأصلية.
يمكن التحقق من سلامة اللحام عن طريق اختبار التيار الدوامي ، واختبارات التسطيح وفحص القسم المدمر.
يمكن توفير الأنبوب في ظروف تسليم مختلفة:
| الحالة | الوصف | السبب المعتاد للاختيار |
|---|---|---|
| +C | سحب بارد، لا معالجة حرارية نهائية | قوة أعلى واستقرار الأبعاد |
| +LC | عمل بارد خفيف | تحسين قابلية التشكيل مع الحفاظ على دقة الأبعاد |
| +SR | تخفيف الضغط | انخفاض الإجهاد المتبقي بعد السحب |
| +A | مقطوعة | الحد الأقصى للدقة للتشكيل اللاحق |
| +N | تم تطبيعه | بنية صغيرة أكثر توحداً وخصائص ميكانيكية |
لا يشتري مشتري ربيع الغاز أنبوبًا فولاذيًا فقط ؛ يصبح الحفرة الداخلية جزءًا من نظام الختم والزحف. تشمل مخاوف المشتريات الشائعة خطوط اللحام الخام والخدوش الطوليةعلامات الرسم والخامة غير المتسقة.
خطة التفتيش الخاصة بنا يمكن أن تشمل:
هذا يقلل من خطر التآكل المبكر للختم والاحتكاك غير المستقر في التشغيل.
قيمة تسامح واحدة ليست صالحة تقنيا لكل مزيج من قطر وسمك الجدار. الأنابيب ذات الجدار الرقيق،أنابيب ذات قطر صغير ونسب قطر إلى جدار منخفض تستجيب بشكل مختلف أثناء السحب البارد والمعالجة الحرارية.
قبل الإنتاج ، يتم مراجعة الأبعاد المطلوبة ل:
يمكن أن يتضمن تقرير التفتيش سجلات OD، ID، سمك الجدار، البويضات، والتوجه بدلاً من الإبلاغ عن الحجم الاسمي للأنابيب فقط.
الامتثال الأبعاد وحدها لا تؤكد أن الأنبوب المطاوئ مناسبة لسلاسل ربيع الغاز المضغوط.
خطة جودة مناسبة يمكن أن تجمع بين:
هذا يفصل المخاطر المتعلقة بالسطح والأبعاد وسلامة اللحام بدلاً من الاعتماد على فحص نهائي واحد.
| النظام القياسي | المعيار المعني | التطبيق |
|---|---|---|
| GB | إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة. | أنابيب صلبة لحامية دقة مخصصة للربيعات الغازية |
| GB | GB/T 700 | فولاذ الكربون الهيكلي مثل Q195 و Q215 و Q235 و Q275 |
| GB | GB/T 1591 | الصلب الهيكلي ذو الصلابة العالية من سبيكة منخفضة مثل Q345 |
| إين | EN 10305-2 | أنابيب الصلب الدقيقة المصممة بالصمغ البارد |
| ASTM | ASTM A513 النوع 5 | أنابيب ميكانيكية مصومة على القضبان |
| DIN | DIN 2393 | المواصفات التاريخية للأنبوبات الصلبية الدقيقة المطاومة |
| الـ JIS | JIS G3445 | أنابيب من الفولاذ الكربوني لأغراض هيكلية للآلات |
| GOST | GOST 10707 | أنابيب الفولاذ الملحومة بالكهرباء ذات الدقة المجهزة بالبرد |
يستخدم الأنبوب كأسطوانة ضغط خارجية من ربيع غازي قابل للتعديل في الارتفاع مثبت في عمود رفع كرسي مكتب.
في هذا المكون، يجب أن يكون الأنبوب:
| الدرجة | (سي) ، %ماكس. | نعم، %ماكس. | م، % | (بي) ، %ماكس. | (س) ، %ماكس. |
|---|---|---|---|---|---|
| Q195 | 0.12 | 0.30 | 0.25 ٠50 | 0.035 | 0.040 |
| Q215 | 0.15 | 0.35 | 0.30 ٠55 | 0.045 | 0.045 |
| Q235B | 0.20 | 0.35 | 0.30 ٠70 | 0.045 | 0.045 |
| Q275 | 0.24 | 0.35 | 0.50 ٠80 | 0.045 | 0.045 |
| Q345B | 0.20 | 0.50 | 1.00170 | 0.035 | 0.035 |
| الدرجة | قوة الانسحاب، MPa Min. | قوة الشد، MPa | الطول، % دقيقة | الاختيار العام |
|---|---|---|---|---|
| Q195 | 195 | 315430 | 33 | ربيعات غازية عالية قابلية للتشكيل وقوية منخفضة |
| Q215 | 215 | 335 450 | 31 | أسطوانات ذات شكل عام |
| Q235B | 235 | 370 ¢500 | 26 | أسطوانات الضغط القياسية ذات الربيع الغازي |
| Q275 | 275 | 410 ¥540 | 22 | أسطوانات ذات قوة أعلى أو أسطوانات ذات جدار رقيق |
| Q345B | 345 | 470630 | 20 | تصاميم عالية القوة وخفيفة الوزن |
الجواب: المصنعين يمكنهم أيضاً التجارة.
ج: بشكل عام ، فهي 10-15 أيام إذا كانت البضائع في المخزون ، أو أنها 30-40 يوما إذا كانت البضائع ليست في المخزون ، فهي وفقا للكمية.
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
