| الـ MOQ: | 1 طن |
| السعر: | 800-1000 USD/Tons |
| العبوة القياسية: | في حزم أو في صناديق خشبية. |
| فترة التسليم: | 20-30days على المنتجات |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | 60000 طن / طن سنويا |

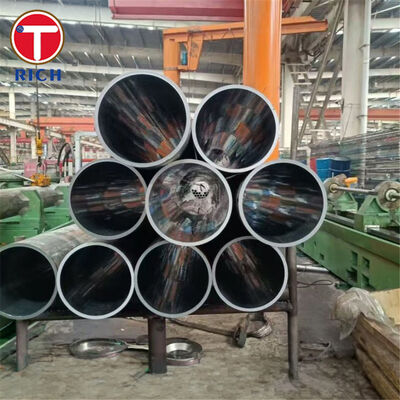

تم تصميم أنابيب الفولاذ الخالية من اللحام GB 30584 BJ450 للعناصر الهيكلية للجيب الرافعة ومجموعات الرفع الهيدروليكية حيث سلامة الأنابيب الخالية من اللحام، سمك الجدار المستقر، الاستقامة المسيطرة،ويتطلب أداء التشكيل الموثوق بهتغطي GB 30584 الأنابيب الفولاذية السامة لتطبيقات الرافعة، بما في ذلك متطلبات الأبعاد، والمتطلبات التقنية، وقواعد التفتيش، والعلامة، والتعبئة، وشهادات الجودة.BJ450 هي فولاذ الكربون مع أقصى قوة سحب 353 MPa، الحد الأدنى من قوة الصعود 216 MPa، والحد الأدنى من التمدد 24%.
| البند | الوصف |
|---|---|
| المواد | أنابيب بلا خيوط من الفولاذ الكربوني |
| المعيار | GB 30584 |
| الدرجة | BJ450 |
| طريق التصنيع | الملفوفة على الساخن أو المسحوبة على البرد بدون خيط |
| قطر خارجية | 32×219 ملم وفقًا لمجموعة GB 30584 المدرجة |
| سمك الجدار | 3×45 ملم وفقًا لمجموعة GB 30584 المدرجة |
| الطول | 1 ′′12 متر قابلة للتخصيص؛ أطوال خاصة تصل إلى 18 متر حسب الاتفاق |
| التسامح مع OD | 3250 ملم: ±0.5 ملم؛ 51219 ملم: ±1% |
| سمك الحائط | 315 مم: +12.5 / -15٪ ؛ 1630 مم: ±12.5٪ ؛ 3245 مم: +10 / -12.5٪ |
| التوالي | 0.2 ٠.٥ ملم / 1000 ملم لمعرفة معالجة الأنابيب الهيدروليكية الدقيقة |
| حالة سطح | العارية، المزودة بالزيت، المضادة للصدأ، الفوسفاتية، الملونة باللون الأسود، أو حماية مخصصة ضد الصدأ |
| المعالجة الحرارية | حالة التسليم المعالجة بالحرارة؛ حالة تخفيف الإجهاد أو تطبيعها متاحة بالاتفاق |
| التفتيش | التحليل الكيميائي، اختبار الشد، اختبار التمدد، اختبار الصلابة، اختبار التسطيح، اختبار الانحناء، اختبار التوهج، اختبار NDT، فحص السطح والفحص الأبعاد. |
| الخصائص | القيمة التقنية |
|---|---|
| سلامة الجسم | لا توجد طبقة لحام طولية، مناسبة لقطع أنابيب تحمل حمولة الرافعة |
| مستوى قوة BJ450 | قوة الشد ≥353 MPa؛ قوة السحب ≥216 MPa؛ إطالة ≥24٪ |
| نطاق الكربون | C 0.07~0.14٪ ، دعم قابلية اللحام واستقرار التشكيل |
| التحكم بالأبعاد | تسامح OD ±0.5 ملم لـ 3250 ملم ؛ ±1% لـ 51219 ملم |
| التحكم بالجدار | تحمل WT المسيطر عليه من +12.5 / -15٪ إلى ±12.5٪ اعتمادا على نطاق السماكة |
| ملاءمة معالجة الأسطوانة الهيدروليكية | يمكن توفيرها للحفر اللاحق ، وتحسين ، والتنقيط ، وبرينشية الدوال ، والمعالجة ، وتجميع اللحام |
| استخدام الرافعة | مناسبة لهياكل رافعة الرفع / jib التي تتطلب استقرار الأبعاد والخصائص الميكانيكية المحققة |
1إدارة المخاطر المسيطرة على التعب في دورات رفع الرافعة
تطبيقات الأسطوانة الهيدروليكية والرافعة تتعرض للتحميل المتكرر، دورات التصنيع، وظروف العمل في درجات الحرارة المنخفضة.تشير المراجع الصناعية للأنابيب الهيدروليكية الأسطوانية إلى العمر العالي للتعبنحن نسيطر على صناعة الصلب، والطحن السلس أو الرسم البارد، والمعالجة الحرارية، و NDT للحد من عيوب جسم الأنبوب قبل المعالجة.
2. استمرارية الأبعاد جاهزة للصناعة
عادة ما يهتم المشترون المحترفون باستمرارية الـ ID / OD ، والإنصاف ، وتفرد الجدار ، وحالة السطح لأن هذه العوامل تؤثر على مبلغ التشذيب ، وعمر الختم ، ووقت التجميع.إشارات أنابيب الأسطوانات الهيدروليكية قائمة بمنطقات تحديد الهوية المسحوبة باردة من 16 ∼ 220 مم، وسهولة 0.2~0.5 ملم / 1000 ملم ، وأهداف الخامة مثل Ra 0.8~1.6 ميكرومتر للأنابيب المسحوبة باردة و ≤0.4 ميكرومتر للأنابيب المزدوجة والمرصعة بالرول.
3حزمة التفتيش المتماسكة مع شراء التصدير
بالنسبة للأنابيب غير الملحومة للشفرة الرافعة ، تشمل معلومات التوريد المتعلقة بـ GB 30584 اختبار التركيب الكيميائي ، واختبار الشد والطول ، والصلابة ، والتسطيح ، والانحناء ، والإشعال ، NDT ،فحص السطح، والتحقق من الأبعاد، والتمييز، والتغليف، ومتطلبات شهادة الجودة. وهذا يدعم التتبع لمصنعي صناعة الرافعة، ومصنعي الأسطوانات الهيدروليكية، والمشترين صيانة المعدات الثقيلة.
| النظام القياسي | المعيار المرجعي | النطاق |
|---|---|---|
| GB | GB 30584 | أنابيب فولاذية بلا خيوط للجيب الرافعة |
| GB | GB/T 3639 | أنابيب من الفولاذ بدون خيوط دقيقة |
| ASTM | أيه إس تي إم أيه 519 | أنابيب ميكانيكية من الفولاذ اللاسلكي |
| إين | EN 10305-1 | أنابيب صلبة دقة سحب باردة بلا خيوط |
| إين | EN 10210-1 / EN 10297-1 | الأجزاء الجوفية الهيكلية / الأنابيب الدائرية الفولاذية السلسة للاستخدام الميكانيكي والهندسي |
| الـ JIS | JIS G3441 | أنابيب من الفولاذ اللاسلي للأغراض الهيكلية للآلات |
| GOST | GOST 8732 / GOST 8734 | أنابيب فولاذية بدون خيوط، محولة ساخنة أو باردة |
طوق أسطوانة الرافعة الهيدروليكية للرافعة للأنظمة المتنقلة لرفع المرافع.
| الدرجة | المعيار / المرجعية | C % | % | م % | % | S % | % | % | % | V % | % |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BJ450 | GB 30584 | 0.07 ٠14 | 0.17 ′′ 037 | 0.35 ٠65 | ≤0.035 | ≤0.040 | ≤0.15 | ≤0.30 | ≤0.30 | | |
| 20# | أنبوب الإشارة للأسطوانة الهيدروليكية | 0.17 ′′ 023 | 0.17 ′′ 037 | 0.35 ٠65 | ≤0.035 | ≤0.035 | ≤0.25 | ≤0.30 | ≤0.25 | | |
| 45# | أنبوب الإشارة للأسطوانة الهيدروليكية | 0.42 ٠50 | 0.17 ′′ 037 | 0.50 ٠80 | ≤0.035 | ≤0.035 | ≤0.25 | ≤0.30 | ≤0.25 | | |
| Q355B | أنبوب الإشارة للأسطوانة الهيدروليكية | ≤0.20 | ≤0.50 | ≤1.70 | ≤0.035 | ≤0.035 | ≤0.30 | ≤0.50 | ≤0.30 | ≤0.15 | |
| 25Mn | أنبوب الإشارة للأسطوانة الهيدروليكية | 0.22 ′′ 029 | 0.17 ′′ 037 | 0.70 ¢1.00 | ≤0.035 | ≤0.035 | ≤0.25 | ≤0.30 | ≤0.25 | | |
كيمياء BJ450 هي من البيانات ذات الصلة بـ GB 30584 ، في حين أن 20 # ، 45 # ، Q355B ، و 25Mn هي الصفات الشائعة للأنابيب الهيدروليكية الأسطوانية المستخدمة كخيارات مواد مقارنة.
| الدرجة | شروط التسليم | قوة الشد MPa | قوة العائد MPa | الطول % | التأثير |
|---|---|---|---|---|---|
| BJ450 | المعالجة الحرارية | ≥353 | ≥216 | ≥24 | بالاتفاق |
| 20# / 1020 / E255 / ST45 | +SR / BKS | ≥580 | ≥480 | ≥15 | |
| 45# / 1045 | +SR / BKS | ≥630 | ≥520 | ≥12 | |
| Q355B | +SR / BKS | ≥620 | ≥520 | ≥15 | |
| 25Mn / 1026 | +SR / BKS | ≥620 | ≥510 | ≥15 | |
الجواب: المصنعين يمكنهم أيضاً التجارة.
ج: بشكل عام ، فهي 10-15 أيام إذا كانت البضائع في المخزون ، أو أنها 30-40 يوما إذا كانت البضائع ليست في المخزون ، فهي وفقا للكمية.
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
|
|
